在我国现阶段的电力设备测试工作中，经常会使用到试验变压器，但之前比较流行的干式试验变压器由于体积大、降温快等特点，逐渐被新型的油浸式和充气式试验变压器所取代，而充气式试验变压器与油浸式试验变压器又有着非常大的区别，二者各有优劣，本文就为大家简单介绍而且的优势和劣势。
首先来介绍充气式试验变压器，F6充气式试验变压器的工作原理为：

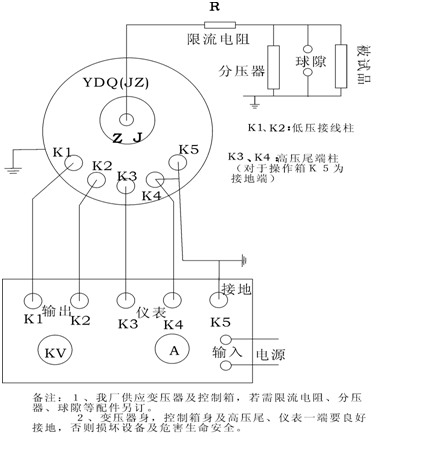

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ-J试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。
充气式试验变压器是利用SF6气体具有非常良好的绝缘和灭弧属性，在试验变压器内注入大量的SF6气体，以达到绝缘目的。因为SF6气体本身的绝缘和灭弧属性，使得该类型试验变压器即使在高压下，也无举报放电的可能，这样就保证了试验结果的精准性。但是，如果使用不当导致试验变压器内SF6气体大量挥发，想要对试验变压器进行加气处理则会非常麻烦，一般都需要送回原厂家进行处理。
同时，由于SF6气体具有重量轻的特点，因此同等功率下，充气式试验变压器比油浸式试验变压器要轻20％－60％（视电压及容量等级而定），同时该试验变压器在使用和存放时，也不存在油污染和挥发问题，比较适合在需要频发的移动的工作场所工作。
下面来介绍油浸式试验变压器，油浸式试验变压器的工作原理为：

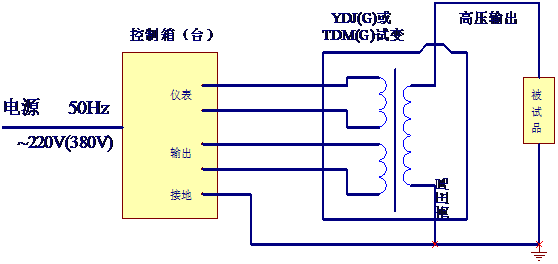

根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。
油浸式试验变压器于充气式试验变压器不同的是，油浸式试验变压器内部利用的是绝缘油来做绝缘介质，由于绝缘油具有非常高的绝缘和灭弧属性，也能起到非常好的试验效果。同时，油浸式试验变压器的维护和保养相当来说比较简单，如果内部绝缘油挥发到了一定比例之后影响了试验变压器的精度，此时只要往里面加入新的绝缘油就可以了，非常简单方便。
但是由于绝缘油的体积和重量都比较大，所以油浸式试验变压器的体积和重量相对于SF6充气式试验变压器来说就比较大了，同时油浸式试验变压器内部的绝缘油在试验变压器在搬动的过程中，也比较容易渗漏出来，不利于四次移动，因此油浸式试验变压器适用于比较固定的工作场所。
充气式试验变压器和油浸式试验变压器各有优劣，充气式试验变压器体积小重量轻，易于移动，而油浸式试验变压器虽然体积和重量比较大，但是维护和保养比较简单，因此电力工作者在选购试验变压器的时候，需要根据自身的实际需要进行选择，找到适合自己的试验变压器。
湖北仪天成电力设备有限公司技术部
2017年9月28日
