微机继电保护测试仪常见的接线方案

返回 打印
来源:仪天成电力  时间:2017/12/12  阅读:

    在电力测试行业中,微机继电保护测试仪是电力工作者经常需要使用到的仪器,由于微机继电保护测试仪的功能非常强大,因此可以进行的电力试验也有很多,进行不同的试验,接线方法也各有不同,本文我就简单介绍微机继电保护测试仪的几种常见的接线方法。

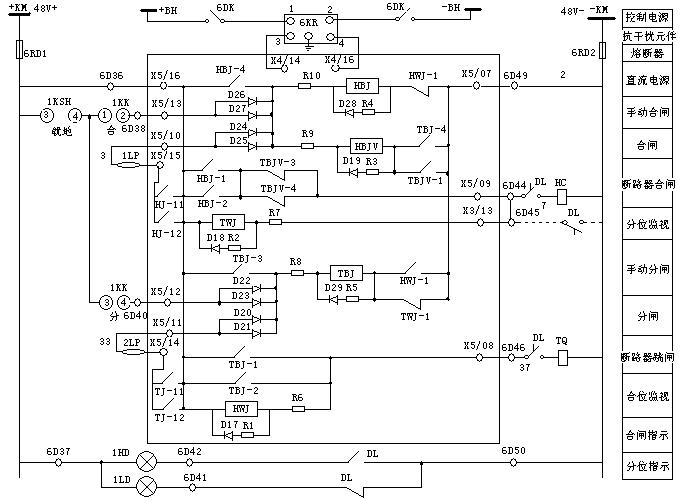

    一、线路保护试验接线方法


      +KM → X5/16 → TBJ-1(TBJ-2)→ X5/08 → TQ线圈 → -KM,从而启动断路器跳闸线圈TQ,实现了手动跳闸。

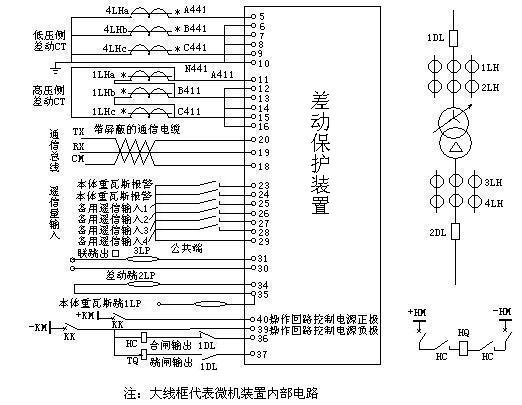

      二、差动保护试验接线方法示

    上图画出了保护装置内部的控制回路逻辑结构图,但很多装置的接线图纸中并没有画出逻辑结构图。这给现场试验时的接线,尤其是寻找开入量的相应端子带来了一定麻烦。
    微机继电保护测试仪根据被试品和试验项目的不同,相应的采用的接线方法也不相同,电力工作者在实际的工作中,需要根据实际出发,同时试验之前需要熟的产品操作说明书,严格按照操作说明上的规范来进行接线,这样就能达到仪器应有的精度。



湖北仪天成电力设备有限公司
                                    2017年12月4日
