微机继电保护测试仪的主要硬件结构

返回 打印
来源:仪天成电力  时间:2018/02/26  阅读:
        微机继电保护测试仪是电力工作者在日常的工作中国经常需要使用到的仪器,由于其功能强大,一直是用于测量继电保护装置的首选,仪天成电力在本文就以YTC1000微机继电保护测试仪为例,从硬件构成方面对微机继保仪进行剖析,为大家讲解其主要的构成。
        一、数字信号处理器微机
        装置采用高速数字控制处理器作为输出核心,软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
        二、D/A转换和低通滤波
        采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度。由于拟合点数密度高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证很高精度。
        三、电压、电流放大器
        相电流、电压一直坚持采用高性能线性放大器输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,并且输出波形干净平滑,对邻近设备无高频辐射干扰,可以较好地模拟各种短路故障时的电流、电压特征。
        功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流超过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。
        四、开入、开出量
        装置有8路开入和4路开出
        开关量输入电路可兼容空接点和0~250V电位接点。电位方式时,0~6V为合,11~250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。
        开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地,所以,开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
开关量电位输入有方向性,应将公共端接电位正端,开入端接电位负端,保证公共端子电位高于开入端子。现场接线时,应将开入公共端接+KM,接点负端接开入端子。如果接反,则将无法正确检测。
        开出部分为继电器空接点输出。输出容量为DC:220V/0.2A,AC:220V/0.5A。开关量输出与电压、电流、开入等各部分均完全隔离。各个开出量的动作过程在各个测试模块中各有不同,详细请参看各模块软件操作说明。
        以下是两种常见的开出量接线示意图:

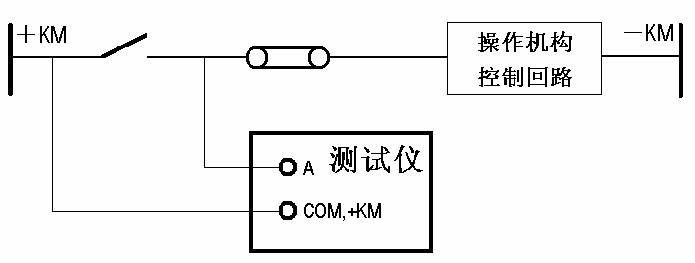

        电位接点时:

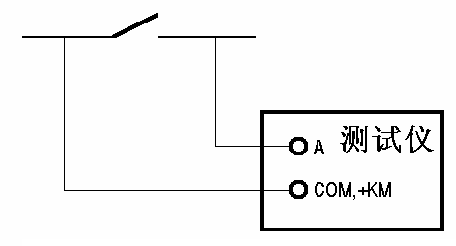

        空接点时:
        四、直流电源输出
        装置在机箱底板上装设有一路专用可调直流电源输出,分 110V 及 220V 两档,可作为现场试验辅助电源。为该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源额定工作电流1.5A,可作为保护装置的直流工作电源,也可作为跳合闸回路电源。该电源如过载或短路,将烧坏相应保险(2A/250V),此时更换此保险管即可。
        每个厂家出厂的微机继电保护测试仪的硬件构成都大同小异,本文主要是以YTC1000型微机继电保护测试仪进行的讲解!



湖北仪天成电力设备有限公司
                                  2018年2月26日


更多技术问题请致电仪天成电力客户服务:027-87876585,技术部专线:027-87876585,在线客服:719388481
