串联谐振试验装置如何进行参数设置呢？串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，用来检验设备的耐压属性，因此在进行试验之前就需要根据被试品的不同，来进行相应的参数设置，只有根据实际情况设置好了正确的参数，才能达到仪器应有的测试精度和效果，反之如果参数设置不合理，则不仅不能达到满意的测试结果，而且还有可能对设备造成损坏，因此本文以YTC850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置如何进行参数设置。

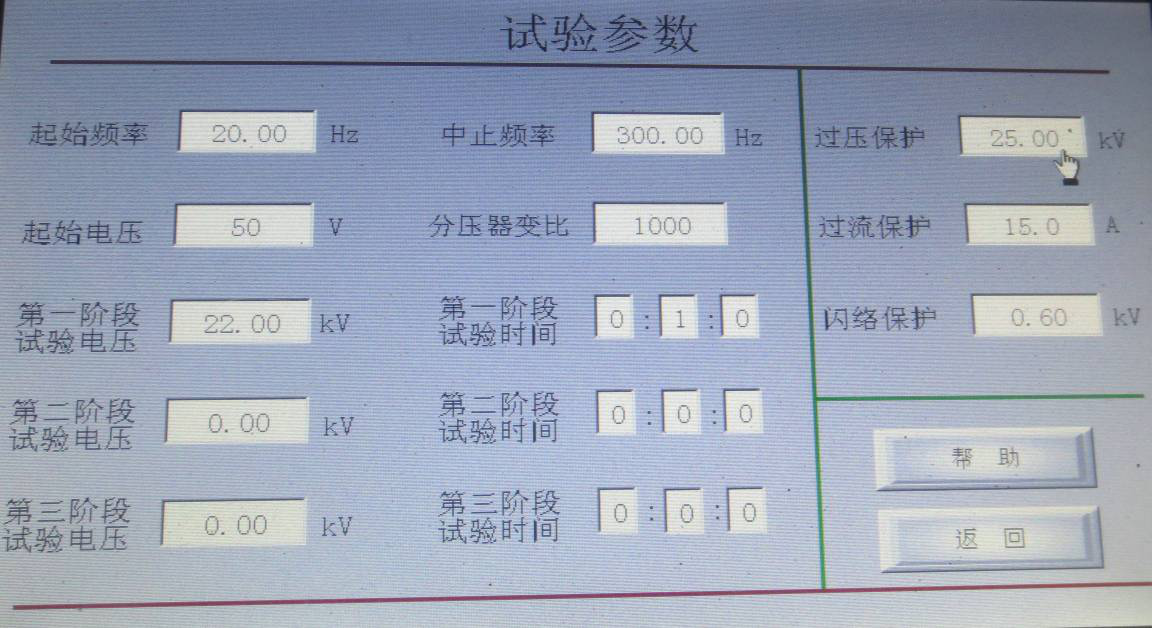

仪器开机后，点击“参数配置”后，显示界面如图所示：
起始频率：选择自动调谐时的启动频率，下限频率最高为20Hz，上限频率最低为200Hz。
终止频率：选择自动调谐时的结尾频率，下限频率最高为100Hz，上限频率最低为300Hz。
设置"起始频率"不可高于"终止频率"。
当第一次试验时建议采用30Hz～300Hz进行扫描。
当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。
起始电压：设置调谐时输入电压的初此值。
对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；
对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。
第一阶段试验电压：设置试验电压的第一阶段值。
第一阶段试验时间：设置第一阶段试验电压的耐压时间。
第二阶段试验电压：设置试验电压的第二阶段值。
第二阶段试验时间：设置第二阶段试验电压的耐压时间。
第三阶段试验电压：设置试验电压的第三阶段值。
第三阶段试验时间：设置第三阶段试验电压的耐压时间。
我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。
分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；（一般出厂已设置好）
过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。
过流保护：设置低压输出电流的最高值。在不知道实际试验电流的情况下，一般将其设置成装置额定电流。
闪络保护：设置击穿电压的误差值,且当闪络后液晶显示屏须重新启动
ENT：确认键。
电力测试人员在实际的动手操作的时候，需要根据设备本身的容量大小以及被试品的电压等级来进行参数设置，同时使用之前需要熟读产品使用说明书，严格按照说明书的使用规范来进行操作，只有这样才能达到仪器应有的测试精度。
