变频串联谐振试验装置在试验的过程中，需要设置相应的电压，如起始电压、试验电压等，根据被试品电压等级的不同来进行设置，如果电压设置不当不仅很难达到仪器的测试效果找不到谐振点，而且还会对被试品或者是谐振设备造成损害，因此如何设置和调节电压就很重要了，本文就以YTC串联谐振试验装置为例，来给大家简单讲解变频串联谐振试验装置电压如何调节。

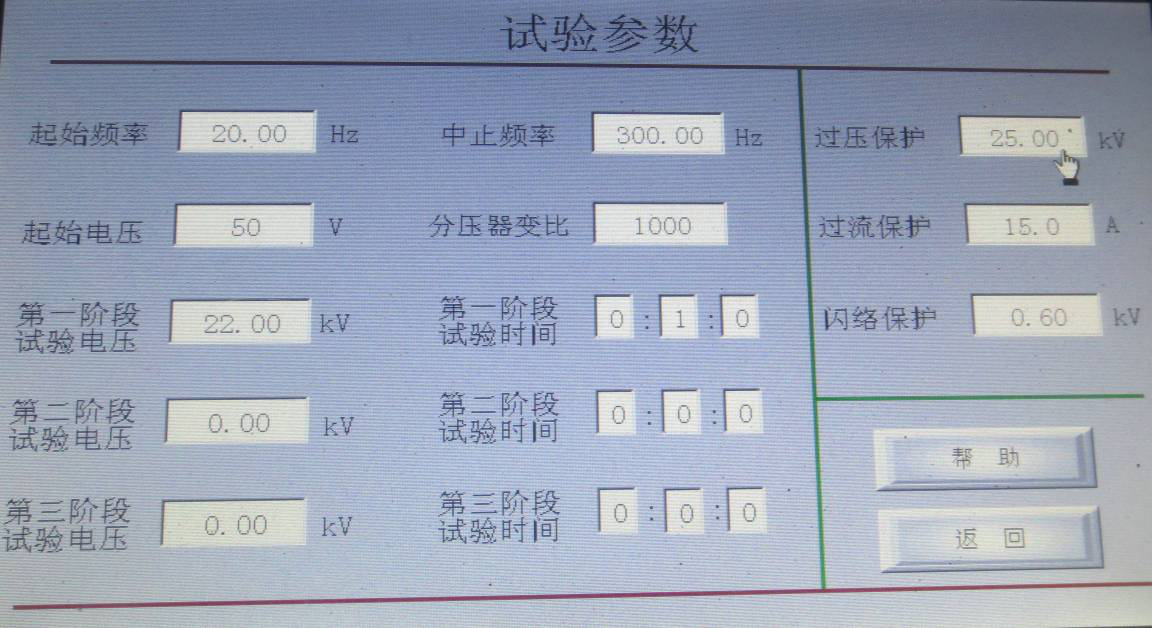

一、起始电压，设置调谐时输入电压的初此值。
1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；
2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。
二、一阶段试验电压：设置试验电压的第一阶段值。
三、一阶段试验时间：设置一阶段试验电压的耐压时间。
四、二阶段试验电压：设置试验电压的第二阶段值。
五、二阶段试验时间：设置二阶段试验电压的耐压时间。
六、三阶段试验电压：设置试验电压的第三阶段值。
七、三阶段试验时间：设置三阶段试验电压的耐压时间。
YTC850串联谐振试验装置的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。
如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。
不同的厂家生产的串联谐振试验装置试验的方法在细节上都会有所不同，但是基本原理都是相似的，本文主要是以我司自主研发的串联谐振试验装置为例来进行的讲解，在实际是使用之前，需要先熟读产品操作说明书，并严格按照说明书来进行操作。
