互感器测试仪试验之前如何设置参数

返回 打印
来源:仪天成电力  时间:2018/08/20  阅读:
        互感器测试仪试验之前如何设置参数呢?互感器测试仪主要用来测试互感器:伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等参数,具有精度高、使用灵活等很多特点,但是由于可以测的数据比较多,因此在使用之前需要进行相应的参数设置,只有正确的设置了试验参数,才能达到仪器应该有的测试效果,本文就以YTC8750E变频式互感器综合测试仪简单介绍互感器测试仪试验之前如何设置参数。

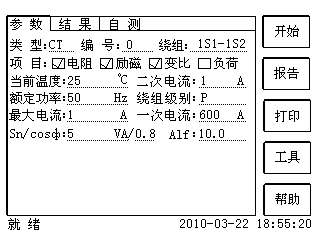

        试验参数设置界面分别如图:
        互感器测试仪参数设置步骤如下:
        用 旋转鼠标 切换光标到要设置的参数位置。
      (1)线路号、相别、CT编号、绕组号:可输入字母和数字,默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号.”。
      (2)额定二次电流:电流互感器二次侧的额定电流,一般为1A和5A。
      (3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
      (4)当前温度:测试时绕组温度,一般可输入测试时的气温。
      (5)额定频率:可选值为:50Hz或60Hz。
      (6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。
        对于不同级别的CT,扩展参数的设置也不同,见表:
参数 描述 P TPY 计量 PR PX TPS TPX TPZ
额定一次电流 用于计算准确的实际电流比
额定负荷,
功率因数
铭牌上的额定负荷,功率因数为0.8或1
额定准确限值系数  铭牌上的规定,默认:10。用于计算极限电动势及其对应的复合误差
额定对称短路电流系数  铭牌上的规定,默认:10。用于计算极限电动势及其对应的峰瞬误差
额定暂态面积系数 铭牌上的规定,默认:20
一次时间常数 默认:100ms
二次时间常数 默认:3000ms
工作循环 C-t1-O或C-t1-O-tfr-C-t2-O,默认:C-t1-O循环
t1 第一次电流通过时间,默认:100ms
tal1 一次通流保持准确限值的时间,默认:40ms
tfr 第一次打开和重合闸的延时,默认:500ms。选择C-t1-O-tfr-C-t2-O循环才显示
t2 第二次电流通过时间,默认:100ms。选择C-t1-O-tfr-C-t2-O循环才显示
tal2 二次通流保持准确限值的时间,默认:40ms
选择C-t1-O-tfr-C-t2-O循环才显示

额定仪表保安系数 铭牌上的规定,默认值:10。
用于计算极限电动势及其对应的复合误差

扩大电流标定 ext 范围:100%~400%,默认:120%
额定计算系数
额定拐点电势Ek
Ek对应的Ie
面积系数
额定Ual 额定等效二次极限电压
Ual对应的Ial
        不同厂家生产的互感器测试仪参数设置的方法都大同小异,电力工作者在实际的试验之前,需要熟的产品使用说明书,严格按照说明书的要求规范来进行接线、参数设置、试验,这样就能达到仪器应该有的测试精度。

湖北仪天成电力设备有限公司
2018年8月20日
