怎样使用变压器绕组变形测试仪呢？YTC3223变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能。具有体积体积小，重量轻的特点，不论是室外还是室内操作都是很方便的，是电力工作者得心应手的工具，那么如何操作变压器绕组变形测试仪呢？仪天成电力将做出以下讲解：
仪器面板：
1.仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。
2.上方印有仪器型号和名称。
3.下方印有仪器生产厂名。

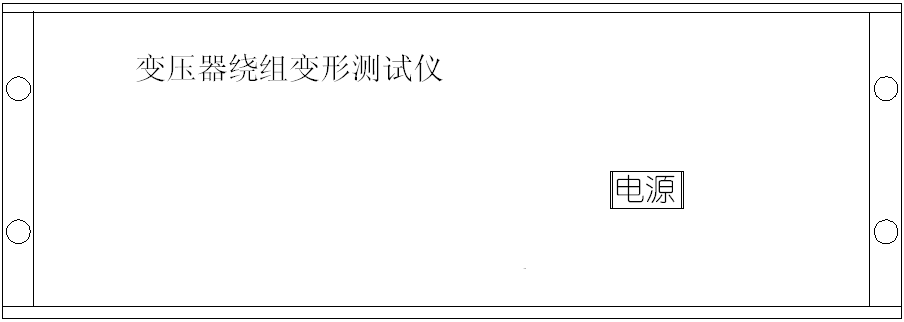

（变压器绕组变形测试仪前面板图）
4.仪器背板上安装有电源插座内藏保险丝。
5.USB通信端口连接笔记本电脑和无线WIFI天线。

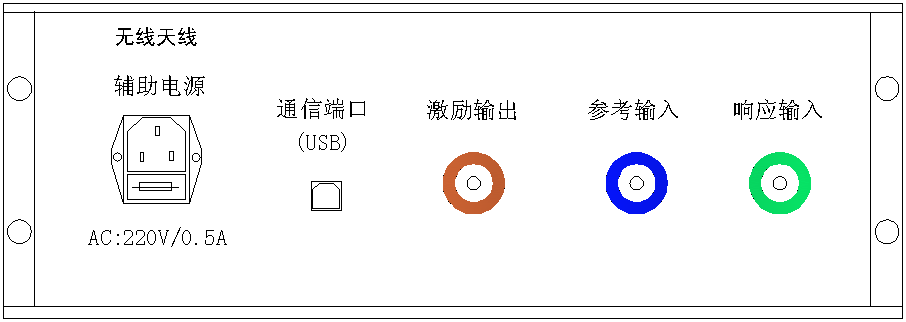

测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接。
（变压器绕组变形测试仪前面板图）
变压器的几种常用检测接线方式：
变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
