高压开关测试仪主要用来进行高压开关的绝缘耐压属性，具有速度快、精度高、安全可靠等特点，是电力工作者经常需要使用到的设备，同时在使用高压开关测试仪之前，需要正确的安装传感器，如果传感器安装不到位，就很难达到测试精度，本文就以YTC3980高压开关测试仪为例，来给大家简单介绍高压开关测试仪怎样安装传感器。
一、万能通用测速传感器安装。
传统的测速传感器不管是什么类型的，都由运动部件和静止部件组成，仪器采样运动部件和运动部件的相对运动过程。其优点是原理简单明了，缺点就是开关种类繁多，针对不同的开关就需要配备不同的安装支架，不仅制作费用增加，而且现场的安装和拆卸都很困难。
本仪器配备加速度测速传感器，解决了现场安装难的问题。万能传感器可直接固定在开关的提升杆、水平连杆或其他直线运动的传动杆上。
二、旋转传感器
通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点?？爻Ъ页龀ё鏊俣仁匝槭?，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。
安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。
三、直线传感器
如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。
直线传感器有三种规格，分别是50mm、200mm和300mm。
50mm直线传感器用于真空开关行程速度的测量;

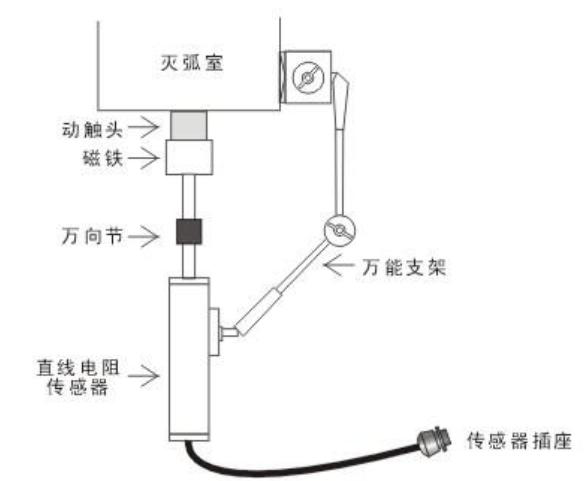

200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。
注意：直线传感器因其现场安装的烦琐性，不是本产品的常规配件，用户可根据需要，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。
不同的仪器和传感器的安装方法都稍微有所不同，电力工作者在安装之前，需要先按照说明书来进行相关的安装，安装正确后就可以进行开机试验工作了。
湖北仪天成电力设备有限公司
2018年8月28日
