变压器容量及损耗参数测试仪空载损耗接线说明

返回 打印
来源:仪天成电力  时间:2018/08/31  阅读:
       变压器容量及损耗参数测试仪是专业用来对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量,并能测量空负载试验时的电压、电流失真度和谐波含量,还可以进行矢量分析的电力设备,自带蓄电功能,不需要外接电源的情况下可以测试机器500余次,拥有体积小,重量轻,测试精度高的特点。那么,变压器容量及损耗参数测试仪的接线方法是怎么样的呢?仪天成电力设备有限公司就此作出以下讲解:

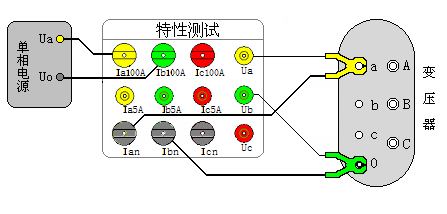

单相法变压器空载试验接线图:
单相法测量三相变压器空载损耗接线说明:(注意:此方法只适用于Y/Yn0联结方式的变压器)
当现场停电无法提供空载试验所用的三相电源时,可采用单相法测量三相变压器的空载损耗,测量方法如下:
       1.用单相~220V交流电源分别对变压器的A、B、C各相做单相空载试验。在进入参数设置界面时,在 变压器容量: 状态栏输入所测得变压器容量值,在 高额定电压: 、低额定电压: 和 接线方式: 状态栏,按铭牌所标值输入。
       2.做A相空载时,将黄色测试钳子夹在变压器低压侧的a相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;测试钳分粗细线,按接线示意图联接(粗线接电流,细线接电压)。接线无误后,接通单相~220V交流电源,待数值稳定后按《确定》键,此时完成a相测试。注意:完成a相测试后必须先断开所加得~220V交流电源,然后换相测试(每测试完一相必须先断开电源)
      3.做B相空载时,将黄色测试钳子夹在变压器低压侧的b相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;
      4.做C相空载时,将黄色测试钳子夹在变压器低压侧的c相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;
仪天成电力设备有限公司
2018年8月31日
