YTC5000智能绝缘电阻测试仪的操作使用说明

返回 打印 来源：仪天成电力  时间：2018/09/03  阅读： 次
       YTC5000智能绝缘电阻测试仪是专业用来测试绝缘电阻的电力设备，内附高性能大容量充电电池，交直流两用，并设有欠压保护和电池过充保护。本绝缘电阻测试仪是通过对电力设备进行绝缘、吸收比、极化指数试验，为系列绝缘试验提供前期准确判断。拥有重量轻，携带方便的特点，本产品三月包换，三年质保，终身保修，更有技术骨干上门指导。那么，仪天成电力设备有限公司就YTC5000这款绝缘电阻测试仪的使用方法做以下讲解：
试验前请接好测试线  测量接线图：

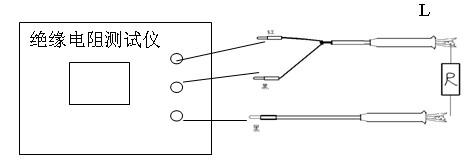

                                                   图A

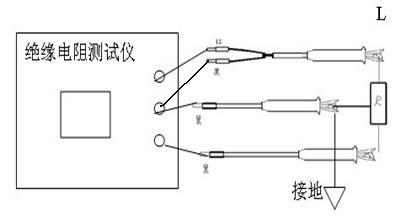

                                               图B
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。（图A）测量外壳接地起屏蔽作用的电器耐压时如图B。
        测量绝缘电阻时， “L”端接被试品， “E”端接被试品外壳接“G”端来保护屏蔽部分或其他不参与测量的部分，以消除表面泄漏所引起的误差。
1. 开启电源，液晶屏显示如图：

2. 选择功能键（R；R60/15S；R10/1min）任一功能进入电压选择：

按左移右移键选择合适的电压。
3. “R”选择进入，完成电压选择后进入“绝缘电阻测试”：

此时按确认键（ENTER）进入“正在测试”，显示测试电压和电阻值。

上图是仪表连续测试电阻值状态，此时按确认键（ENTER）便停止测试，自动切断高压，进入是否保存提示如下图：
按确认键（ENTER）自动保存数据，保存完后自动返回图3-1，准备下次测试。如果不想保存直接按返回键可以返回到测试界面，准备再次测试电阻值。按复位键完成操作。
开机后直接按功能键“R60/15S”进入图2，选择电压确认后进入“吸收比测试”准备：

按确认键（ENTER）进入测试，返回键退出。

正在测试，若想停止测试，按确认键停止测试。吸收比测试完毕后自动计算比值，进入是否保存提示。

按确认键（ENTER）进入保存，自动保存后转入再次测试准备界面（图 4-1），不保存直接按返回键转入再次准备测试界面。
按复位键完成操作此项测试。
开机后按功能键“R10/1min”进入“极化指数测试”，测试方式同4“R60/15S测试”。
7. 按功能键“系统”（SYS）进入

在“查看记录”下按确认（ENTER）进入
此时按左移右移键分别查看8组历史数据，记录包括测试的内容和测试时间。如图

按左移右移键切换“查看记录”数据
在“修改时间”功能按确认（ENTER）进入

按左移右移键修改内容，确认（ENTER）键确定并选择下一个要修改值。返回键可以返回上级菜单。
复位完成设置。测试前请接好被试品（使用返回键是返回上级目录菜单，复位键是仪表系统复位。测试异常时请关机或按复位键）
湖北仪天成电力设备有限公司
2018年9月3日
