电缆识别仪工作原理详解

返回 打印
来源:仪天成电力  时间:2018/09/05  阅读:
       电缆识别仪是专业用来测量电缆的一种电力仪器,由一个信号发生器,一个带传感器的接收机及连线构成。为了可靠准确地识别电缆,需要给被识别电缆加一特殊的信号,该信号要被专用接收机接收,利用这一特性便能识别出要找的电缆。小型化手提式,结构紧凑,外形轻巧,使用方便,极具人性化。湖北仪天成电力设备有限公司就电缆识别仪的工作原理做以下讲解。

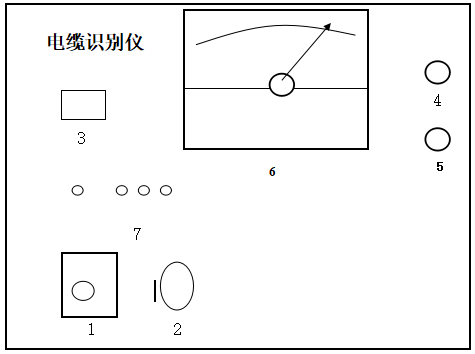

基本结构:

1.电源开关:控制整机电源通断。
2.灵敏度调节:顺时针旋转,接收机电表指示值增大,逆时针旋转,指示值变小。
3.220V插座,保险座:仪器使用10A保险芯,损坏时应换同规格保险芯。
4.黑接线柱:测试时,用配套黑色测试线(Ф4插头)插入此插孔,另一端测试夹接系统地。
5.红接线柱:测试时,用配套红色测试线(Ф4插头)插入此插孔,另一端测试夹接被测电缆芯线。
6.表头:指示输出电流大小。
7.充电指示灯
该仪器工作原理:
发生器将周期性的单极性电压脉冲馈入要识别的电缆中,该电缆需要在远端接地,以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回,能做到这一点,馈入电缆中的脉冲电流的方向可做为一明显的识别标准,流出去的电流仅从这一根电缆通过,所有其它邻近电缆中流过的都是返回电流,但它们的极性相反。除了电流方向这一实际差异外,电流幅度也是一识别特征,流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
  接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的,电流传感器被用作传感器,它带有一放大器并串联在电路中,传感器钳住被测电缆,电流流过电缆产生的磁场在传感器的线圈中感应出电压,该电压极性由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性,对一束电缆中所有电缆进行测试都采取相同正确的方向。传感器线圈中感应的电压在表头中显示出来,如果传感器按上述方式连接,指针摆动方向可显示电流方向,即只有电流流出的这根电缆指针向一边偏,这根就是要找的电缆。所有其它电缆只流过返回电流,指针向另一边偏、或无脉动电流,指针不偏转。接收机上的放大调节器可调整信号强度。
湖北仪天成电力设备有限公司
2018年9月5日
