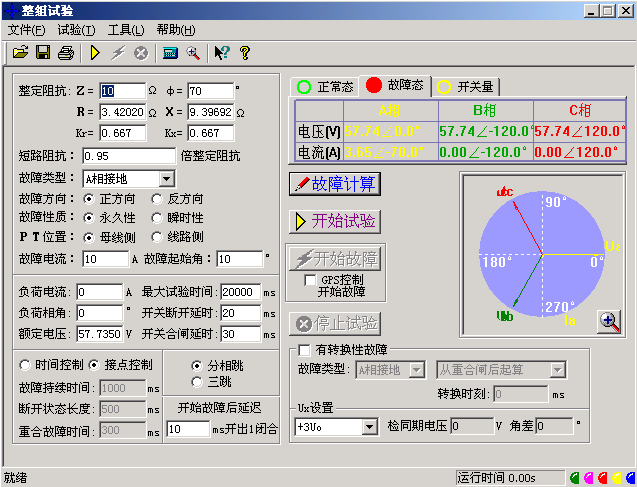

微机继电保护测试仪整组试验相当于继电?；ぷ爸玫木材Ｊ匝?，通过设置各试验参数，模拟各种瞬时、永久性的单相接地、相间短路或转换性故障，以达到对距离、零序?；ぷ爸靡约爸睾险⒌亩鹘姓槭匝榛蚨ㄖ敌Ｑ椤Ｏ旅嬉?ldquo;整组试验Ⅰ”为例，简要说明其使用方法。软件界面如图。
整组校验过流、零序和距离等保护，进行整组传动试验
能测试在有（无）检同期和检无压条件下，重合闸及后加速动作情况
能模拟转换性故障、反方向故障
故障量设置
故障类型
可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。
整定阻抗
按照定值单给定的阻抗设置方式，故障阻抗可以Z、Φ方式输入或R、X方式输入，当以一种方式输入，另一种方式的值软件会自动计算出来。
短路阻抗倍数
为nד整定阻抗”，以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足，也可以0.8或1.2倍整定值进行检查。这是“容忍性”的检查界限，如果保护还不能正确动作，请检查其它方面的原因。
零序补偿系数
Ko = ( Z0 / Z1 – 1 ) / 3
如果正序组抗角Φ(Z1)与零序阻抗角Φ(Z0)不等，此时Ko为一复数，则常用Kor、Kox进行计算。
Kor = ( R0 / R1 – 1 ) / 3 Kox = ( X0 / X1 – 1 ) / 3
对某些?；?如901系列)以Ko、Φ方式计算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，则Ko为一实数，此时需设置Kor＝Kox＝Ko 。
故障方向
如果保护具有方向性，请注意选择正确的故障方向。
故障性质
选择“瞬时性”或“永久性”故障的不同点在于：在“时间控制”的试验方式下，选择“瞬时性” 故障时，当测试仪接收到?；さ亩餍藕藕蠹赐Ｖ构收鲜涑鼋胂乱蛔刺?，尽管此时故障时间还没有结束；但在“永久性”故障时，即便测试仪接收到保护的动作信号，故障量继续存在，直到所设置的“故障持续时间” 到。也就是说，“永久性”故障时，测试仪的故障输出时间只受“故障持续时间”控制。因此，在“永久性”故障下试验容易造成后加速?；ざ?，并且重合闸无法重合。所以，建议一般选择“瞬时性”故障方式。
故障电流
以上只设置了相应的短路阻抗，如果再告诉软件一定的故障电流，软件将自动计算出相应的故障电压，由测试仪输出相应的故障电压和电流给保护。设置的故障电流应满足以下要求：1、大于保护的启动电流；2、故障电流与短路阻抗的乘积应不大于57.7V。
时间控制／接点控制
接点控制时，由测试仪接收到的?；さ奶?、重合闸、永跳接点变位信号来控制试验状态，决定测试仪在相应状态应输出的电流、电压。
时间控制时，装置根据所设置的时间顺序，依次输出故障前、故障时、跳闸、重合闸、永跳后的各种量，?；ぬ险⑹敝患锹际奔?，而不改变各种量的输出进程。
故障前 故障状态 跳闸后正常状态 重合后故障状态 永跳后
故障时间、断开时间、重合时间
在时间控制方式，用于控制输出故障量的持续时间、故障断开后输出正常量的持续时间、重合闸再次输出故障量的持续时间，见上图。在接点控制时不起作用。
转换性故障／非转换性故障
用于设置转换性故障。从故障开始时刻起，当转换时间到，无论?；な欠穸魈下菲?，均进入转换后故障状态。但跳开相的电压电流不受转换性故障状态影响，其电压V＝57.7V（PT安装在母线侧）或0V （PT安装在线路侧），I=0A。故障转换时间是指从第一次故障开始时算起的时间。
转换后故障类型
可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般转换后的故障类型设置为与第一次故障类型不同更符合实际。
转换起始时刻和转换时间
可以设定为从第一次开始故障时起算，还是从?；ぬ⒑笃鹚?，还是从重合闸后起算，何时发生故障转换。
故障起始角
故障发生时刻电压初始相角。由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。
PT安装位置
模拟一次侧电压互感器是安装在母线侧还是线路侧。PT装于母线侧时，故障相断开后，该相电流为零，电压恢复到正常相电压（V＝57.7V，I=0A）； PT装于线路侧时，故障相断开后，该相电流及电压均为零（V＝0V，I=0A）。
分相跳闸／三相跳闸
用于定义开入量A、B、C三端子是作为“跳A”、 “跳B”、 “跳C”端子还是“三跳”端子。若设为“分相跳闸”时，则单相故障时可以模拟只跳开故障相。即这种情况下，“跳A”、“跳B”、“跳C”哪几个信号到，模拟哪几相跳开。
断路器断开／合闸延时
模拟断路器分闸/合闸时间。装置接收到?；ぬ?合闸信号后，将等待一段开关分闸/合闸延时，然后将电压电流切换到跳开/合闸后状态。
故障后开出1延时闭合时间
输出故障量后开出1将会延时这一时间闭合。此功能可用于：在试验高频保护时，用开出1模拟收发信机的“对侧收信输入”信号。
开出量2
开出2跟踪断路器的状态变化，即保护跳闸时，开出2断开，保护重合时，开出2闭合。故开出2可以作为模拟断路器使用。
检同期重合闸及Ux设置
Ux选择
Ux是特殊相，可设定输出 +3U0、-3U0、+×3U0、-×3U0、检同期Ua、检同期Ub、检同期Uc、检同期Ubc、检同期Uca、检同期Uab。
前4种3U0的情况，Ux的输出值由当前输出的Ua、Ub、Uc组合出的3U0成分乘以各系数得出，并跟随其变化。
若选等于某检同期抽取电压值，则在测试线路?；ぜ焱谥睾险⑹保琔x用于模拟线路侧抽取电压。以检同期Ua为例，在断路器合上状态，Ux输出值始终等于母线侧Ua（但数值为100V），在?；ぬ⒑蟮亩峡刺?，Ux值则等于所设定的检同期电压幅值和相角，该值可以设定为与此刻的Ua数值或相位有差，用以检验?；ぴ诖酥至讲嗟缪褂胁畹那榭鱿碌募焱谥睾险⑶榭觥?/span>
