变压器有载分接开关测试仪是根据《电力设备交接和预防性试验规程》采用了测试原理，运用微机技术，无需拆卸变压器和吊装开关，就能对各种电力变压器的有载开关的性能进行测试，显示和打印过渡过程的波形及其参数的一种电力仪器。仪天成YTC3993变压器有载分接开关测试仪是运用微机技术，无需拆卸变压器和吊装开关，就能对各种电力试验变压器的有载开关的性能进行测试。具有测试准确，便于携带，便于室外以及野外试验。本文就YTC3993变压器有载分接开关测试仪的动作原理做出以下的讲解。

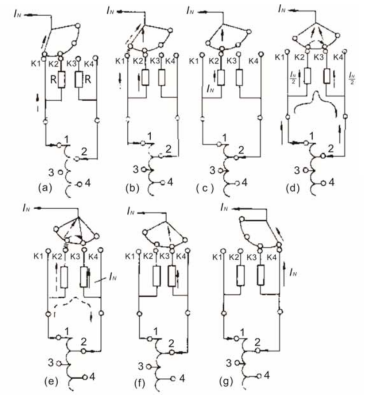

开关动作原理：

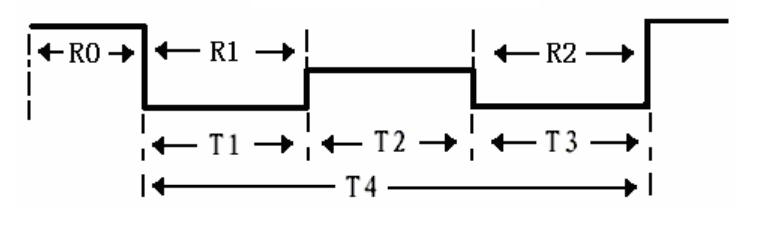

分接开关按照a-g的顺序依次动作，正常动作生成如下图所示标准波形：
R0：线圈电阻和测试线电阻
R1：过渡电阻1
R2：过渡电阻2
T0：三相同期性，（以最早检测到切换的相为基准）
T1：过渡电阻1运行时间
T2：桥接时间
T3：过渡电阻2运行时间
