变压器短路阻抗测试仪是用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法， 它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。本文就YTC3222变压器短路阻抗测试仪的操作方法以及检定做以下的详解。

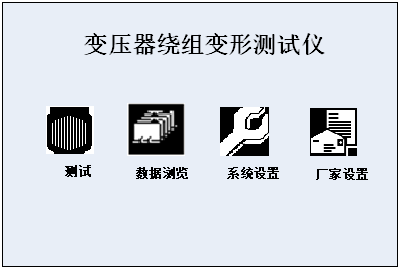

操作说明：
1、测试：测试三相和单相变压器的短路阻抗；
2、数据浏览：对存储的数据进行浏览，删除等管理。
3、系统设置：设置当前的系统时间。
4、厂家设置：该功能为厂家生产调试用。
检定方法：
1)所需仪器：误差小于0.1%的标准源，该标准源可以提供至少一路电压与一路电流；

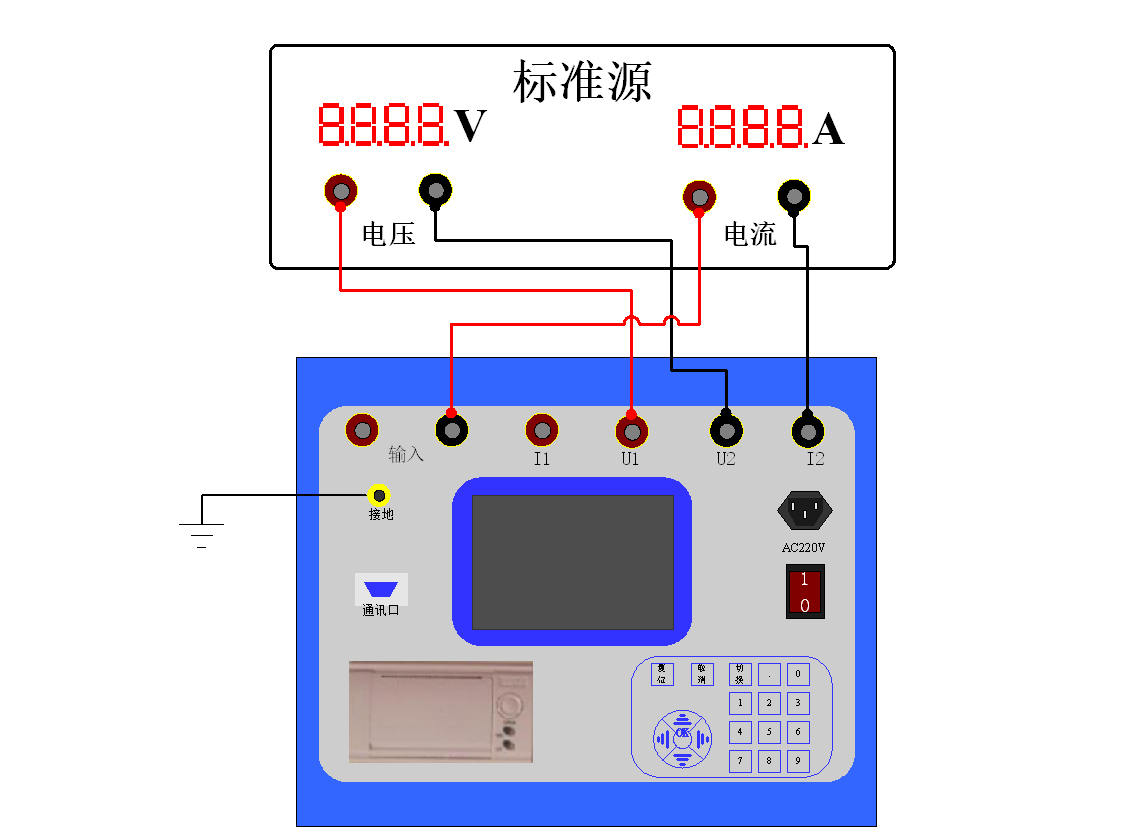

2)接线图：测试仪与标准源的接线图如下：
3)接通测试仪的电源，进入单相变压器测试界面面如图6，该页面下实时更新显示电压电流值，按“锁定”即可记录电压、电流以及实测功率Pm(KW)与标准源的输入值之间的误差。特别说明：检定电流通道时，需要向电压通道施加100VAC的电压，否则电流测量不稳定。检定电压通道时，对电流通道则无要求。
