单相微机继电保护测试仪的面板及背面说明

返回 打印
来源:仪天成电力  时间:2018/10/15  阅读:
       微机继电保护测试仪是专业用于电力工作中的电力设备,是继保工作者的好助手。仪天成电力设备有限公司的YTC401微机继电保护测试仪正是拥有体积小,重量轻才成为了继保工作者的首要选择。YTC401单相继电保护测试仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程?;さピ炔糠肿槌桑源蛴〖跋允荆馐怨倘远?,大大提高测量精度及工作效率。本文就YTC401微机继电?;げ馐砸?/a>的面板以及菜单详情做以下的讲解。

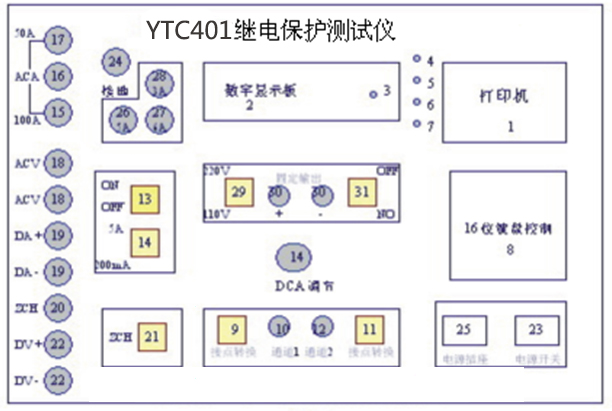

面板说明:
(1)微机打印机。                     (2)数字显示窗口,7位,其中功能显示2位,数字显示5位。
(3)直流毫安和毫秒指示灯。           (4)升压(流)指示灯。
(5)降压(流)指示灯。               (6)外测状态指示灯。
(7)讯响指示灯。                     (8)功能操作键盘。
(9)通道I带电、空接点选择开关。     (10)通道I插座、接被测信号或触点。
(11)通道II带电、空接点选择开关。   (12)通道II插座,接被测信号或触点。
(13)DCA(直流电流)开关。          (14)DCA (直流电流)调节。
(15)ACA(交流电流)100A输出插孔。  (16)ACA 50A 、 100A公共插孔。
(17)ACA 50A输出插孔。              (18)ACV 输出插孔。
(19)DCA 输出插孔,红色为“+”、黑色为“-”。(20)ZCH 输出插孔。
(21)ZCH 输出开关。                 (22)DCA 输出插孔,红色为“+”、黑色为“-”。
(23)电源开关                       (24)?;そ拥叵咧?,使用时请接大地。
(25)电源插座(AC  220V)。         (26)整机电源保险(5A)。
(27)直流电流(DCA)保险(6A)。    (28)调压器保险(3A)。
(29)直流电压(DCV)110V或220V固定输出选择开关。(30)直流电压(DCV)固定输出接线柱,红色为“+”、黑色为“-”。
 (31)直流电流5A~200mA选择开关。
操作说明:
1、AC /DC键:交、直流变换,显示屏上功能第一位用A、d代表交流、直流。
2、A/V键:电流、电压转换,显示屏上功能第二位用U、A代表电压、电流。
3、自动键:按此键可自动完成继电器的吸合、断开电压(电流)值及吸合,断开时间的测试、并直接打印出数据,不须人工干预(DCA状态除外)。
4、外测键:此键可完成带点继电器(在线继电器)的吸合、断开时间测试;外接信号的周期及相位差测试。
5、“快升”、“快降”键:调压器以3转/分的速度,使输出电压(电流)自动上升或下降(不含直流电流:DCA档)。
6、 “慢升”、“慢降”键:调压器以2转/分的速度,使输出电压(电流)自动上升或下降(不含直流电流:DCA档),此两键为点动键,按下动作,松开停止,且不切断输出,以便准确调整到所需输出电压(电流)值。
7、“测值”键:自动测试继电器的吸合,断开电压(电流)值,重复测三次。
8、“测时”键,把电压(电流)调整到被测继电器额定值时,按此键自动测量继电器吸合、断开时间三次。
9、打印键:一次测试结束后,可用此键打印测试数据,并可重复打印多次(本机只记忆最后一次数据)。
10、显示键:一次测试结束后,可用此键显示测试数据,每个数据显示2秒。其中,功能显示的第一位数显示U、A、S分别表示电压、电流、时间;第二位显示1、2、3分别表示测试次数。第一遍显示吸合值(时间)第二遍显示断开值(时间)。
11、合闸键:按此键使电压(流)输出,同时显示输出值。
12、分闸键:按此键切断电压(流)输出,同时锁存显示数据。
13、停止键:此键可停止调压器的上升、下降,同时分闸,锁存显示数据。在自动、测值、测时、测频、测相位的过程中,可用此键终止执行。
14、复位键:按此键微机复位,切断所有输出,微机恢复初始状态,显示(P)。调压器自动下降到零。显示该为(Y),此时可用0-9键输入试验日期。若开机时已输入日期,或不需打印日期,则复位时不用在输入。
仪天成电力设备有限公司
2018年10月15日
