全自动抗干扰介质损耗测试仪是一种先进的测量介质损耗和电容容量的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗和电容容量。仪天成电力设备有限公司的YTC309全自动抗干扰介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算，拥有达干扰能力强、测试速度快、精度高、全自动数字化、操作简便的特点。本文就YTC309全自动抗干扰介损测试仪的仪器面板做以下的讲解。

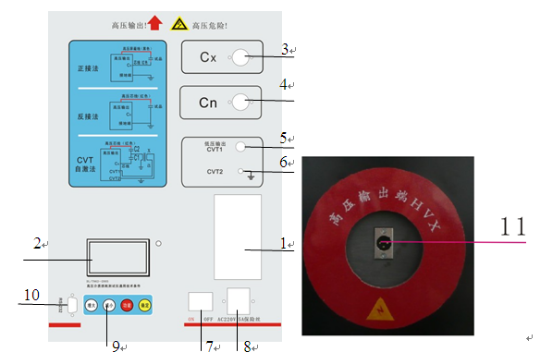

仪器面板和侧面
1. 打印机：打印测量数据。
2. 显示器：128×64液晶显示器，显示菜单和各种提示信息及测量结果。
3．CX插座：是试品信号的测量输入端，正接线时由专用低压电缆连接，此电缆单层屏蔽带特制鳄鱼夹，接试品低端。反接线时此端空置。
4．CN插座：是外标准电容信号的测量输入端，使用内标准时此端空置。
5．CVT端：测量CVT的专用端子，自激法电流输出端。
6．接地桩：实验时，必须通过接地线接地。
7. 电源开关：整机电源的开启和关闭。
8. 电源座：供电电源输入口，交流220V±10%，50Hz，带保险仓。
9. 按键区：“增大”、“减小”、“功能”、“确定”
10．升级调试接口。
11．HV插座：高压引出端子，由高压电缆连接，接试品高压端。输出10kV高压。
仪天成电力设备有限公司是专业生产销售电力设备的技术厂家，拥有十多年的行业技术经验，本公司生产的YTC309全自动抗干扰介损测试仪具有体积小重量轻的特点，便于现场携带。本公司承诺，凡我公司产品，享有三月包换，三年质保，终身保修的特权。
