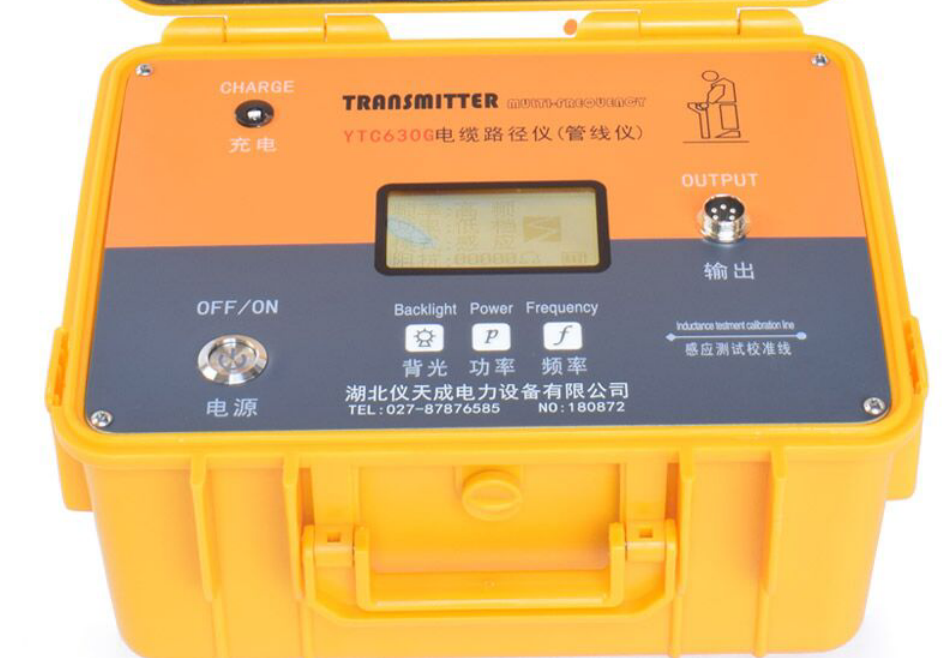

电缆路径仪具有路径查找、埋深测试、电缆识别、故障点定位四项功能于一体，一人操作，一次完成。电缆路径仪的研发成功，解决了多年来困扰供、用电部门带电寻径、带电识别的问题；解决了故障电缆准确路径寻测难的问题；解决了电缆死短路无法定点的问题；开辟了电缆寻径、故障定点新领域，打破了国外产品在中国的垄断。仪天成电力设备有限公司推出YTC630G电缆路径仪，具有体积小，重量轻，便于现场携带的特点。本文就此产品的面板做一下简单的介绍。
①开关键：此开关为自锁开关；按下接通电源，发射机处于工作状态；弹起断开电源，发射机处于关机状态。
②输出口：此接口为多芯专用航空插座；用于改变信号的输出模式。接入直连线为直连模式；接入耦合钳连线为耦合模式；不接线仪器没有任何信号输出。
③液晶显示区
频 率：显示当前输出频率；可分别显示低频、中频、高频、射频、绝缘回路电阻测量。在感应模式下只显示射频或高频。
功 率：显示当前输出功率；可分别显示低档、中档、高档。
模 式：显示当前工作模式；可分别显示直连、耦合、感应。
阻 抗：显示当前环路阻抗值；有效显示为1欧姆——25000欧姆。
电 量：提示当前电池电量。
匹配提示：图标移动表示发射机已稳定工作。
④频率键：此键为点动开关：每按一次可改变一次输出信号的模式，由低频、中频、高频、射频循环选择；开机初始为低频。在感应模式下只能选择射频或高频。
⑤功率键：此键为点动开关：输出功率；可分别显示低档、中档、高档。每按一次可改变一次输出功率，循环选择；开机初始为低档。
⑥充电口：此接口为Φ2.5充电座；用于连接专用充电器给电池充电。
仪天成电力设备有限公司是专业生产销售电力设备产品的厂家，拥有十二年的行业技术经验，售后三年质保，终身保修。以上为YTC630G电缆路径仪的部分讲解。
