微机继电保护测试仪如何进行开入量接线

返回 打印
来源:仪天成电力  时间:2019/08/09  阅读:
        电力变压器、继电器、发电机等高压电力设备,在长时间使用之后,需要定期对其性能进行试验,有时候需要用到微机继电保护测试仪,该设备由于功能比较强大,很受广大电力工作者的欢迎,在使用该设备的过程中,经常需要用到开入量试验,本文就来给大家简单介绍使用微机继电保护测试仪来进行开入量试验接线的过程中,需要注意的问题。
        接线误区:端子很容易被误认为是保护装置的跳、合闸线圈的辅助接点,因而把测试仪的开入A接至37,而开入R接至36。实际上,这两个端子是保护至现场断路器的跳、合闸出口。TQ、HC是断路器的跳、合闸线圈,而不是保护装置内部的跳、合闸线圈。1DL也是断路器的辅助接点,而不是保护装置内部的跳、合闸线圈的辅助接点。
        当然,这种接法也可以做试验,但它要求试验时断路器参与试验时的闭合与断开操作,这样对断路器使用寿命有影响,同时,还要求一次线路停运,否则会造成线路误停电的重大事故。所以,我们不提倡这样的接线方法!

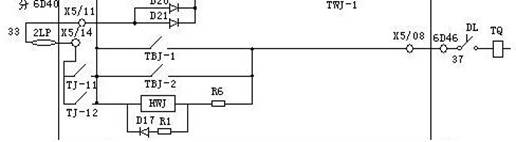

        仔细对照装置端子表和“附录1”中的接线图就会发现,34端子是“保护动作继电器出口”,并且34端子的旁边就是“差动跳2LP”,即差动保护跳闸的硬压板,因此,这才是保护装置内部的跳闸线圈的辅助接点的出线端子。它相当于“附录1”例图中的X5/14接点。如下图所示(只选取了附录1中的例图的一部分):
        对照上图,我们在回到上面“接线误区”中提到的内容。刚才提到的TQ,就相当于上图中的TQ;刚才提到的1DL,就相当于上图中的DL;刚才提到的37端子,就相当于上图中的X5/08接点。所以是不正确的。
        正确的接线方法是千方百计寻找到上图中TJ-11和TJ-12接点的引出端子。而通过分析对照,确定34端子即是所需的端子。测试仪的开入A接34端子,开入公共端COM(或+KM)接直流电源的正极性端40端子。为防止试验时对保护装置的操作导致现场断路器的误动作,试验时请将保护跳闸出口硬压板打开。如本例图中,应打开“差动跳2LP”压板。
        电力工作者在进行微机继电保护测试仪的开入量接线的时候,经常会接错,因此需要格外注意,严格按照说明书的要求来进行接线工作,这样才能达到仪器的测试效果。
