变压器有载分接开关测试仪带带绕组怎么测试

返回 打印
来源:仪天成电力  时间:2019/08/22  阅读:
        电力工作人员在工作中经常需要对变压器有载分接开关进行测试,因此需要使用变压器有载分接开关测试仪。使用本设备时,有时进行绕组测量,有时不进行绕组测量,变压器有载分接开关试验机带绕组怎么样?那测试呢?本文将对您进行简要介绍。

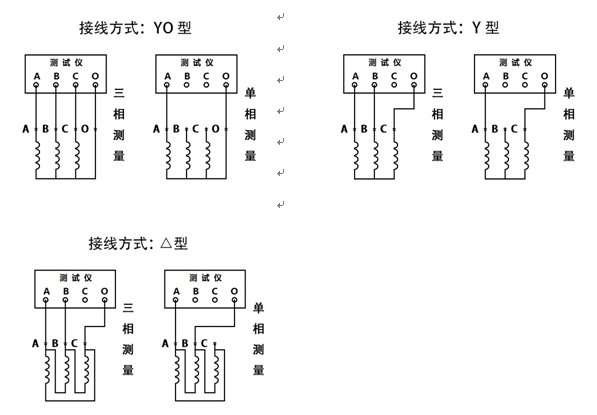

        在测试下拆除变压器的三侧引线,并将非测试端(通常为中压侧、低压侧)接地。测试夹具黄色、绿色、红色、黑色分别夹在待测变压器调压侧(通常为高压侧)的A、B、C三相、中性点,试验线另一端的黄色、绿色、红色、黑线分别与仪表A、B、C、N端子连接。下图显示了不同类型的变压器接线:
        2.确认上述接线正确后,打开机器并在自检后进入以下界面,如下图所示:

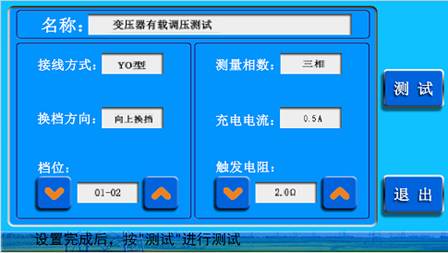

        根据测量结果,进入如下界面,如图所示。
        名称:供试品名称(最多16个中国字符)
        换档方向:设置换档或降档
        测量相数:设置单相测量和三相测量
        布线类型:设置YO类型、Y类型、类型
        充电电流:选择0.5A,1.0A两个电流齿轮
        测量范围:1.0 A(1_~20_uuu)
        0.5A(5%~40%)
        档位:00-95
        触发电阻:预测要测试的过渡电阻值,并选择合适的触发电阻。对于测量精度,尝试使触发电阻值约为过渡电阻值的1/2。
        点击相应的输入框,修改相应的项目,设置完成后,按“开始测试”进入测试状态。

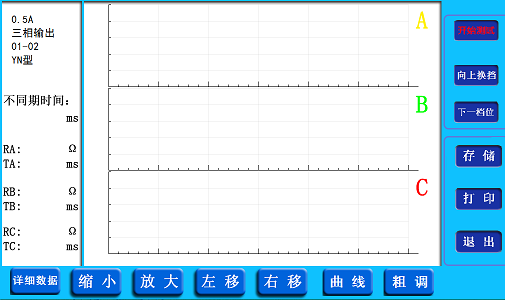

        屏幕显示如图下图:
        这三条曲线将根据测试数据而变化。由于仪器在绕组和开关上有充电过程,曲线由小变大,三相曲线稳定后,按“启动试验”。此时,可以在测量启动后两分钟内切换开关,为了保护设备,每次测量输出电流的持续时间为2分钟以上,输出自动停止,参数设置接口切换回);动作完成后,液晶屏幕自动显示动作波形,方便波形的查看。
        按下齿轮,自动切换到下一档,按“开始测量”开始新的测试;
        存储:将数据存储在内存中。
        打印:打印测试数据波形。
        变压器有载分接开关测试仪带绕组进行试验,方法很简单,和不带绕组进行测试稍微有所不同,电力工作者需要熟练掌握这些测试方法。

湖北仪天成电力设备有限公司
2019年8月22日
