高压电力电缆在运行的过程中，如果由于外力损伤或者绝缘老、受潮等，就会产生故障点，造成输电线路的中断，因此需要及时找到电缆的故障点，并进行快速修复，就需要使用到电缆故障测试仪，那么如何用
电缆故障测试仪的直流高压测试法来测电缆故障点呢？本文为您简单介绍。

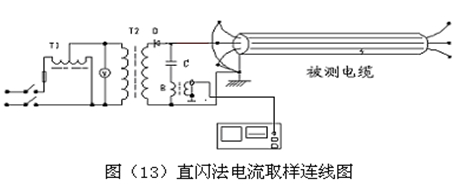

图中：T1、为 3KVA/0.22KV 调压器
T2、 为3KVA/50KV交直流高压变压器
D、 为高压整流硅堆，大于150KV/0.2A
C ：高压脉冲电容，容量1∽2μF，耐压小于40KV
V 、为电压表、 R1和R2为分压器
B、为电流取样器（配套附件）
除电流采样器B外，上述设备为外部设备。（请注意，高压放电棒必须连接到高压接地线才能进行测试）
2.连接线路后，打开电源等待仪器（采样）。先前的操作与脉冲方法相同。
3.（调T1）逐步升高直流高压，当发现电压或电流表摆时则说明故障点闪络放电，仪器会显示出波形，调输入幅度反复采样几次，直到收到波形zui佳为止。
4. 采用直闪法测试时，将操作箱电流继电器倍率放在×1或×2档，保证放电一次即保护，采样波形即可，定点时要连续的放电，再将电流继电器倍率放在OFF档。
电缆故障测试仪的使用方法非常简单，电力工作者在工作中，直流高压测试法也经常需要用到，因此需要熟练掌握。
