架空的高压输电线路，在长时间的使用之后，有可能会发生输电线路故障，需要及时找到故障点并进行修复，但是如果派人力去沿线查找，则效率太低，因此需要用到专用的电力测试设备，而
输电线路故障距离测试仪就是专门做架空输电线路故障点的检测的，本文就来给大家简单介绍该设备的主要工作原理。
电缆故障测试是根据传输线中无线电波传输不均匀、线路阻抗不均匀的原理进行的。
根据传输线理论，每条线具有其特征阻抗Zc，其由线的结构确定，而不管线的长度。在均匀的传输线上，任何点的输入阻抗都等于特征阻抗。如果连接到端子的负载等于特征阻抗，则线路发送的电流波或电压波沿线传输，并且端子被负载完全吸收而不会反转。当线路上任何一点的阻抗不等于Zc时，电波将在此时产生全反射或部分反射。反射的大小和极性可以用反射系数P表示，其关系如下：
式中：Zc为传输线特性阻抗，Zo为传输线反射点阻抗。
（1）当线路非断层时，Zo=Zc，P=0，无反射。
（2）当线断开时，Zo =∞，P = 1，线被全反射，反射波的极性与入射波相同。
（3）线路短路时，ZO=1，P=-1，线路发生负全反射，与入射波相位相反。
低压脉冲法（以下简称脉冲法）。
当脉冲波输入到线路中时，脉冲沿着线路以速度V传输。当线路Lx距离被反射并折回到输入端时，往返时间为T，可表示为：

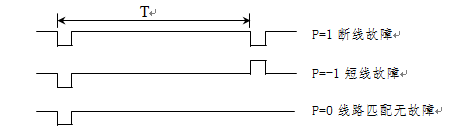

V是波在电路中的传播速度，它与电路的主要参数有关。它是每个电路的一个固定值，可以通过计算和仪器测量。脉冲源的发射脉冲和线路故障点的反射波由显示装置实时显示，时间t由仪器提供的时钟信号测量。因此，可以通过公式（2）求出线路故障点的距离lx。不同故障的波形如图1所示。
通过低阻接地、短路故障和电缆断线故障，可以方便地测量故障距离，并可方便地采用冲孔法测量故障距离。然而，对于高阻故障，由于低电压脉冲作用下的高阻抗，反射波不明显，甚至没有反射。在这种情况下，应加入一定的直流高压或冲击高压使其放电，并利用闪络电弧形成瞬时短路产生无线电波反射。
使用输电线路故障距离测试仪来查找电缆的故障距离比较简单，此设备的工作原理也相对来说很容易掌握，电力工作者需要做的，就是在输电线路发生故障时，及时使用该设备，快速找到电缆的故障距离。
