电力工作者在工作中，经常需要对电力变压器、互感器、电容器、氧化锌避雷器等高压电力设备的介质损耗参数进行测试，因此需要用到介质损耗测试仪，很多人在工作中对该仪器不是特别了解，那么本文就来给大家简单介绍
介质损耗测试仪的结构是怎么样的。

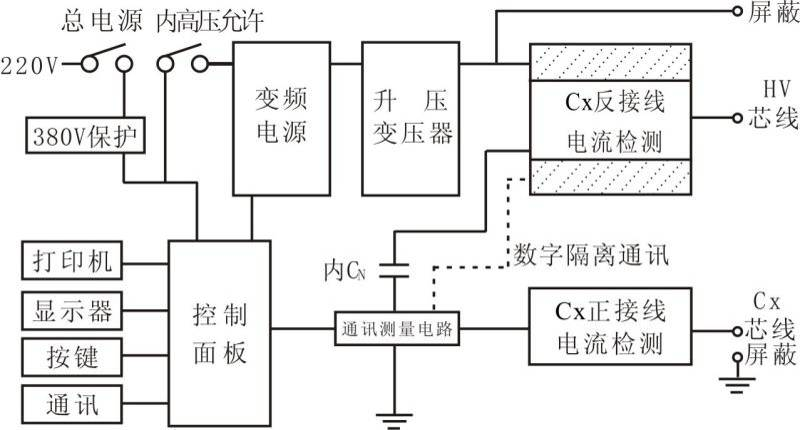

仪器的电路图：
测量电路：傅里叶变换、复杂运算等全运算和量程切换、变频电源控制等。
控制面板：打印机，键盘，显示器和通讯继电器。
变频电源：采用SPWM开关电路产生大功率正弦稳压输出。
升压变压器：将变频电源输出提升到测量电压，最大无功输出2千伏安/1分钟。
标准电容：内部Cn，测量参考。
CN电流检测：用于检测电容器内部标准电流，10μA-1a，输入电阻＜2_uuu。
CX正极接线电流检测：仅用于正极接线测量，10％A~1A，输入电阻＜2％。
Cx反向接线电流检测：仅用于反向接线测量，10μA~1A，输入电阻＜2Ω。
反向数字隔离通信：隔离电压20kV，采用精密MPPM数字调制解调器将反向连接的电流信号发送到低压侧。
介质损耗测试仪的工作原理其实很简单，电力工作者只有熟练掌握了该设备的工作原理，才能在使用的过程中游刃有余，起到事半功倍的效果，也能通过该设备，快速查找出电力变压器、互感器、电容器、避雷器等高压电力设备的介质损耗值。
