接地引下线是电力设备和地网之间的连接部分。在电力设备长期运行期间，连接可能受潮湿和其他因素的影响，节点可能被腐蚀甚至破坏，导致接地导体和主要接地网接地点的电阻是增加，使电力法规的要求无法满足，并且设备在运行过程中存在不安全的隐患。在严重的情况下，设备将失去地面操作。接地装置的接地电极及其连接部分也可能生锈或甚至破裂。因此需要用到
接地引下线导通测试仪来进行测量，本文就来给大家简单介绍该测试仪怎么使用

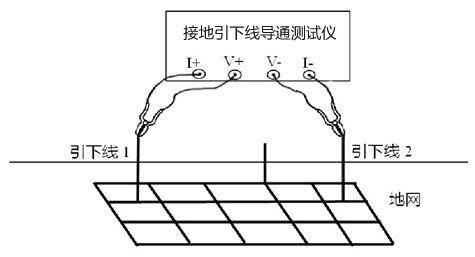

1.按下图法连接
该仪器设有两条检测线、红50米线盘、与红柱I+连接的大叉、与红柱U+连接的小叉、与黑柱I连接的大叉的黑5米线、与黑柱U-连接的小叉。
2.首先找出连接到地网的合格导线作为参考点。
3.用仪器配备的两根测线（50米、5米）将一端插入仪器终端，一端用测试线夹夹持在基准点和测试点上（其中黑色测试线夹持在基准点上，红色测试线夹持在E每个测试点）。
4.为了测量数据的正确性，请尝试处理被测点的清洁接触面。
5.接线检查正确后，连接220 V交流电，关闭电源开关，仪表进入启动状态。按下“度量衡”键后，测试就开始了。屏幕中部的显示区域显示，测量的电阻值是mΩ中的ON电阻值。
如果测试结果正常，请参考下表：
150mΩ 500mΩ 1Ω
良好 异常 严重异常
6、当“测量“键启动时，设备测试结束，电源关闭，测试线夹置于附件袋中。
接地引下线导通测试仪的使用方法非常简单，大家只要看看说明书，并按照以上的方法来进行接线和使用就可以了，很容易就能掌握。
