电力工作者在工作中，经常需要测试电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题，需要用到电能质量分析仪，该装置由于使用方便而且准确度高，很受广大电力工作者的欢迎，该设备在使用之前，需要正确的进行参数设置，本文就来给大家简单介绍
电能质量分析仪如何进行参数设置。

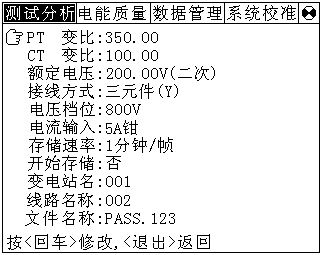

参数设置接口如图8所示，此屏幕用于调整测试前需要确定的数据。包括：pt比例、ct比例、额定电压、接线模式、电压文件位置、电流选择、存储率、启动存储选择、变电站名、行名、存储文件名。
PT 比率： 被测试设备中使用的电压互感器的比率. 输入方法是： 按确认键使数字变红，然后按相应的数字键输入数据，完成后再按确认键结束。
CT比：指被测设备使用的电流互感器的比例。输入法是：按确认键使数字变为红色。此时，按相应的数字键输入数据，然后按确认键完成。
额定电压：指测量设备的额定电压值。输入方法为：按确认键使数字为红色，再按相应的数字键输入数据，完成后再按确认键。
接线法：指的是测试装置的连接法，包括：二分量三角形连接法、三分量三角形连接法、三分量恒星连接法。在几种方式之间切换通过←，→键选择所需的方式。
电压范围：指电压测量回路的极限，包括800 V和200 V两个齿轮，几种模式之间的开关由开关选择，开关选择到所需的模式。
电流输入：指哪种测量电流的方式，包括：5A钳形表测量方法，25A钳形表测量方法，100A钳形表测量方法，500A钳形表测量方法，300A柔性钳形表测量方法（非标准）， 3000A柔性钳形表测量方法（非标准），共有6种选择。使用←，→键在多种模式之间切换，然后选择所需的模式。
存储速率：指测试数据存储之间的时间间隔，最小间隔为1分钟，最大间隔为5分钟。通过在和键之间切换来选择所需的间隔。
启动存储：指存储功能设置开关。当您选择“是”时，存储函数将打开并自动开始存储数据；如果没有选择，存储函数将关闭并停止数据。
变电站名称：指测试地点所在的变电站名称，用于区分保存的结果。它由数字和字母组成，可以随意组合。直接通过相应的数字/字母按钮输入。输入方法为：按确认键使内容红色，然后按相应的键进入内容，然后按确认键完成。
行名：指被测行的编号。与“变电站名称”一起使用以区分保存的结果。它由数字和字母组成，可以任意组合。直接通过相应的数字/字母按钮输入。输入法是：按确认键使数字变为红色，然后按相应的键输入内容，然后按确认键完成。
文件名：记录中存储的文件名。它由数字和字母组成，可以任意组合。通过相应的数字/字母键直接输入，不需要输入文件的扩展名，程序会自动添加。
电能质量分析仪进行参数设置的步骤很简单，该设备的使用非常频繁，因此电力工作者需要熟练掌握该设备的使用方法和技巧。
