电力工作者在工作中，经常需要用到绝缘电阻测试仪，该设备可以快速测试绝缘电阻值，很受广大电力工作者的欢迎，而且该设备准确度比较高，还比较小巧轻便，使用起来很方便，那么绝缘电阻测试仪应当怎么接线呢？本文来为您进行简单的介绍。
绝缘电阻测试仪一般可采用两种接线方法进行测试。仪器从探头杆的L端输出高压，连接受试者的高端，并在E端连接受试者的低端或皮肤（接地）。接线完成后，电源接通。根据操作说明，开始测试密钥测试。一般情况下，大容量测试产品在连接测试前需要放电。测试完成后，他们需要等待数十秒或更长时间才能完成放电。
为了消除表面泄漏和外部电磁场的干扰，使用仪器的屏蔽端消除泄漏电流，屏蔽电力电缆或外部电磁场的绝缘测量时的干扰，影响测量结果的准确性，以消除表面泄漏和外部电磁场的干扰。

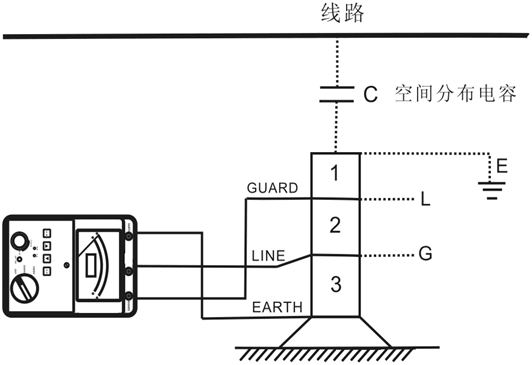

和用于两个或更多个测试的材料，例如避雷器，耦合电容可被连接，如图测量。在图屏蔽到凸缘部测量避雷器，从由其它掩蔽屏蔽端子引起的，而没有通过测试的主电路，从而避免了干扰电流的电流干扰的顶部高压线。避雷器，其可连接到仪器的最上部接地端子法兰（EARTH），然后研磨，从而使干扰电流直接到地面。但后者不能完全消除干扰。其他应用可参考此连接。
绝缘电阻测试仪的接线非常简单，很容易就能接好，所以大家只要熟读产品说明书，并按照说明书的要求来使用就可以了。
