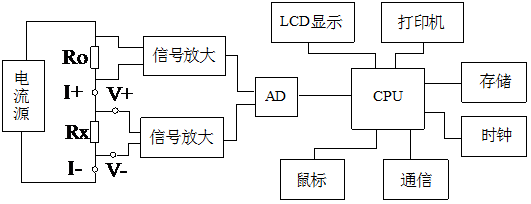

电流源的输出恒流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0经滤波放大后，送入ad转换，计算出电流值I，如式（1）所示。类似地，待测电阻Rx上的电压信号UX经滤波和多级放大处理后被采样并发送到ad以转换为数字量。电阻值Rx由公式（2）计算。

        该仪器的操作面板符合人体工程学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备的环路电阻的测量。试验电流为国家标准推荐的直流100A。可以在直流100A的情况下直接测量环路电阻，通过大屏幕液晶显示器显示测试结果，提供数据存储、输出打印、时间设置等功能，为用户选择50A档位，自定义测试时间和最大设置时间595S大于标准60S；它是唯一能在家里达到0.01μm分辨率且非常稳定的接触电阻测试仪，接触电阻测试仪的性能大于进口大电流微欧姆表的性能。符合电力、供电部门的现场高压开关服务和高压开关厂的回路电阻测试的要求。

        电力系统常用的常规DC桥臂QJ44型接触电阻的测量，只有毫安的这样的测试电流的桥，很难找到减少回路导体的缺陷截面积。在测量由于该膜的由所述测量值的影响，该氧化物层在触点之间的高电压开关电路导电接触电阻大几倍，接触电阻不能反映真实值。为了这个目的，最新的标准部DL / T845.4-2004“通用技术电阻测量装置：回路电阻测试仪”等新的测试程序JJG1052-2009“回路电阻测试仪，线性电阻测试仪检定规程”，以衡量取得的（隔离接触电阻测量的电流）开关，断路器等的电流不小于100A中，最小电流被保持为不小于预定的60S确保准确的测试结果。
        回路电阻测试仪是一种比较常规的高压电力试验设备，电力工作者在工作中，经常需要用到，因此需要了解该设备的工作原理，只有知道了该设备是怎么工作的，才能真正的掌握该设备的使用方法。
