高压开关又称高压断路器，是一款比较常规的高压电器，长时间使用之后，需要定期进行性能测试，需要用到
高压开关真空度测试仪，想要熟练使用该设备，就要先知道该设备的运行原理，本文就对此进行简单的介绍。

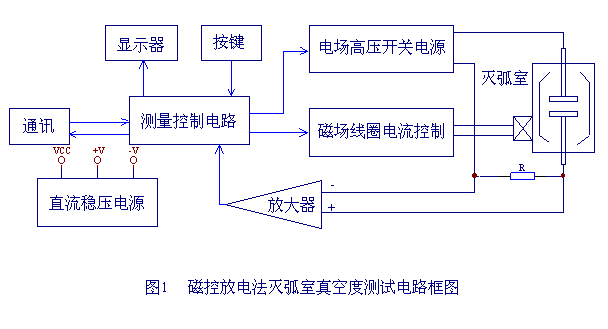

高压开关真空度测试仪主要是由测量控制电路、电场高压发生器电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程如下：磁场电容由开关电源充电，当磁场电容上的电压达到预定值时，控制电路发出两个控制信号，分别控制电场输出、高压输出和磁场线圈电流传导，使灭弧室处于强电场和强磁场状态，灭弧室开始放电并产生离子电流I。在采样电阻R和预处理电路后，将电流输入到单片机，最后通过操作显示液晶显示器测量的真空值。
所测量的真空管不需要从开关设备上拆卸，但真空管必须处于正常断开状态，并打开真空开关的进出线刀门；如果真空开关尚未安装，还需要采取措施使真空开关的静态和静态接触处于正常开放距离状态，并将其放置在绝缘良好的支撑架上。同时，应注意磁控管线圈的安装位置，并应安装在灭弧室中间。
高压开关真空度测试仪是一款比较简单高效的高压开关测试仪器，和高压开关动特性测试仪一道，是高压开关常用的检测仪器，电力工作者需要熟练掌握这款仪器的工作原理和使用方法。
