功率电容器组的内部连接模式通常采用星形连接（Y）和三角形连接（△）。实际运行经验表明，三角形连接电容器组的损坏率远高于星形连接电容器组。目前，大多数高压并联电容器组采用星形连接。该仪器可以测试电源高压并联电容器组，其内部连接方式有：三相Y形，三相三角形，三相Yn形，三相III形。

在三阶段测试中，必须等到进度条到达末尾才能读取数据。

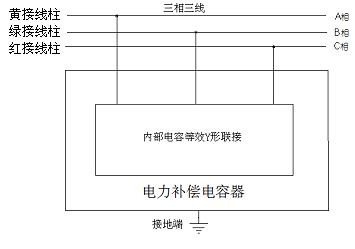

        当测量Y形内部导线时，仪表板按上述方式连接，只能连接三根导线，无需插入电流夹（因为内部有电流夹）。选择测试模式，进入测试，可一次测量三个电容，三相Y形测试接口。

测试电压电缆分别夹在被测电容器组两极的连接母线上。钳位电流采样表贴在待测单个电容器的外壳上;测量内部接线时，仪表板接线，只连接三个。线路正常，无需插入电流钳（因为内部有电流钳）。选择测试方法，输入测试，并一次测量所有三个电容。移除电流传感器并将其固定在另一个待测电容器上，等待数据稳定读取，直到相位测量完成。试验结束后，切断电源，将面板上所有开关恢复到试验前状态，并拆除所有接线。
        电容电感测试仪进行三相电容测试的接线工作比较简单，电力工作者很容易就能掌握，该测试方法在实际的工作中，也经常用到，因此需要熟练掌握。
