直流电阻测试仪通常用于变压器的测试，是变压器交接、检修、更换分接开关后不可缺少的测试项目。 用传统的电桥法和压降法测量变压器绕组和大功率电感器设备的直流电阻是一项耗时费力的工作。 另外，在变压器交接、检修、切换分接开关后，直流电阻数据也有几率会发生相应变化，为改变这种情况，缩短测量时间，加强测试精度，我司仪天成电力特研制了YTC316-100直流电阻快速测试仪。
该测试仪采用典型的四线制测量方法，为了提高电阻(特别是低电阻)的测量精度。测量电路主要由程控恒流源、程控前置放大器和A/D转换器组成。通过控制恒流源，中央控制单元对待测外部负载施加恒定的高精度电流，然后对所获得的数据(包括测试电压、测试电流等)进行处理，得到实际电阻。
该仪器可以存储255个测试数据，并打印所有存储的测试数据。当仪器复位或断电时，存储的数据不会丢失。

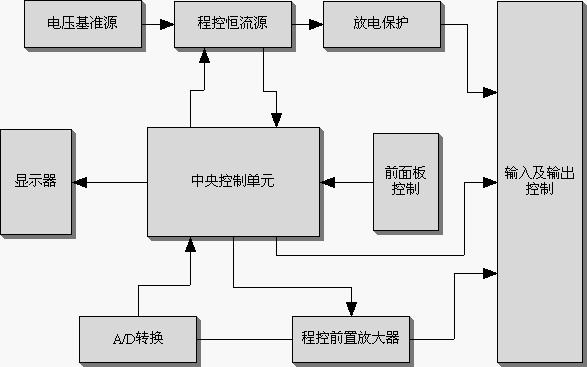

原理框图：
以上就是YTC316-100直流电阻测试仪的工作原理等情况了，其采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
