在我们电力系统日常的维护工作中，为了改善电能质量以及提高系统的稳定安全性，通常往往我们都需要在变压器设备安装前、中过程以及大修工作后，对电压器的主接线、分接头的变压之比进行测试来确保变压器的电气、机械性能达到规程要求。如今电力行业中用的很频繁的电压变比检测的仪器就是自动变比测试仪，那么其有该如何方便着手操作以及有何注意事项我们需要留意呢，今天主要给大家谈谈这2个方面内容。

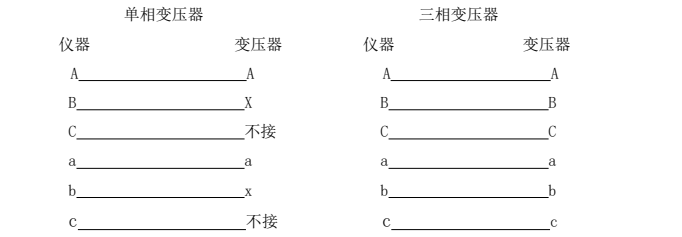

1．联线： 关掉仪器的电源开关，按下面的方法接线。
变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座（内付2A的保险），另一端与交流220V电源相联。
注意：切勿将变压器的高低压接反！

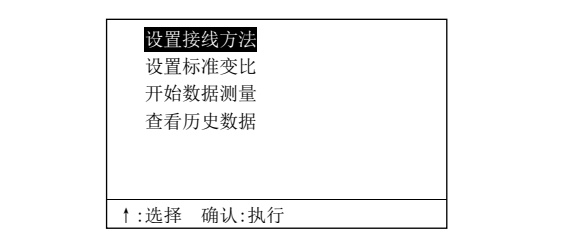

2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图：
选中的菜单反向显示（黑底白字）此时可 按 “ ↑”键 选择功能菜单，按 “确认”键 执行相应功能
注： 按下按键，放开按键，为一次按键输入

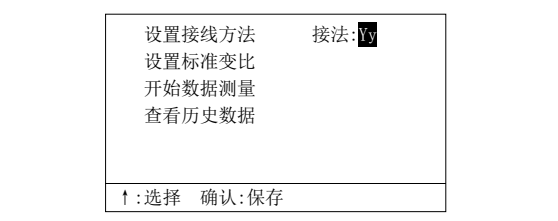

3．接法设置,进入接线方法设置后，液晶屏显示如下：
此时 按“ ↑ ” 键选择接法，按“确认” 键保存接法，返回主菜单

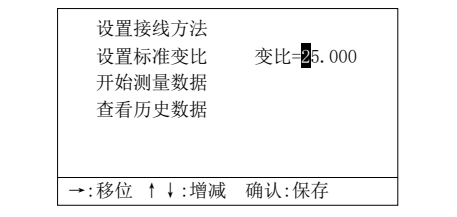

4．设置标准变比,进入标准变比设置后，液晶屏显示如下：
此时 按“ → ”键选择数据位,选中的数据反向显示，按“↑”“↓”键修改数据。选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。选中小数点后，按“↑”“↓”键，小数点循环移动。按“确认”键保存变比后，液晶屏显示如下：
整体注意事项：
1. 保险为0.5A请不要变大电流的保险。如果测试线短路,高低压接反,会熔断保险，旁边的蜂鸣器会发声。保险熔断后，如果进行测量，在显示“ 正在测量，请等待！ ”后停住。请关机，更换相同容量的保险，重测。
2.连线要保持接触良好。仪器应良好接地！
3.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
4.仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
5.显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
6.仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。
7.通讯口调试时使用
变压器变比组别测试仪器在我们电力工作当中有着特别广泛的应用，时常会涉及到的一款优良设备，需要我们大家熟知。
