在工业生产过程中，为了保护电路设备的安全可靠运行，必须对电路设备进行有效的监测，以便及时发现异常情况，并采取措施消除故障，防止事故扩大。在对电路进行检测时，除了需要用到精密的仪表之外，还需要使用三相热继电器测试仪。三相热继电器测试仪是一种可用于测量热继电器保护性能、动作特性、整定值及误差的高精度仪器。该仪器可广泛应用于电力、化工、冶金、机械制造、建筑等行业，用于检测各种热继电器的相关参数，今天主要给大家浅谈下其测试相关内容。
一.测量方法
1、首先将热继电器从负载中拔出，在测量前请将热继电器的电源断开，然后将被测热继电器与负载相连。然后将被测热继电器置于测试状态。
2、然后将三相四线制电源输入到热继电器上，当接触器吸合时，三相电源的总输入电压为380V。
3、在测量时，首先打开仪器电源开关，然后根据仪器显示的电流值计算出电流值。然后根据负载的额定电压和额定电流计算出额定电流值。
4、最后，测量热继电器的动作特性时，应注意被测热继电器的额定电压和额定电流应在同一个量程内，否则会影响测量结果的准确性。
二.仪器的工作原理
三相热继电器测试仪主要由主回路和测控电路两大部分组成。主回路由电压源（AC）、功率因数补偿滤波电路、限流电阻及零序电流互感器等构成。测控电路由温度传感器、功率电压互感器、电流互感器及多路选择开关等组成。仪器的工作原理是：在被测对象中通以一定的电压，当电流发生变化时，测量电路中产生一个与之成一定比例的交流电压，将此交流电压经限流电阻分压器、功率电压互感器和多路选择开关等环节后，送到主回路进行电流测量，经过调理后的电流通过整流器和大电流取样电阻等环节后，再送到数据采集系统。由数据采集系统对测量结果进行处理、分析及计算，最后输出被测对象的热继电器特性参数。
三.测试过程
1、将测试设备通电，打开电源开关，让仪表进入工作状态。
2、在测试前，需对被测热继电器的保护特性进行设定，可以在温度保护特性中选择需要测量的参数，比如动作时间、动作值、短路容量等。
3、将被测热继电器与测试设备进行连接，连接方式如图所示。
4、将温度测试线连接到仪表的输入端子上。
5、打开电源开关，在仪器显示屏上可以看到被测热继电器的状态参数。
6、当被测热继电器工作状态正常时，按下测量按钮，仪器开始测量参数。
7、当被测热继电器的工作状态出现异常时，可以通过复位按钮或停止按钮停止测量。
8、当仪器的显示屏上显示出被测热继电器的定值，这时就表示该热继电器符合温度保护特性的要求。在这一测试过程中，需要注意：在对热继电器进行测试时，若环境温度过高或过低都会导致热继电器出现异常情况。

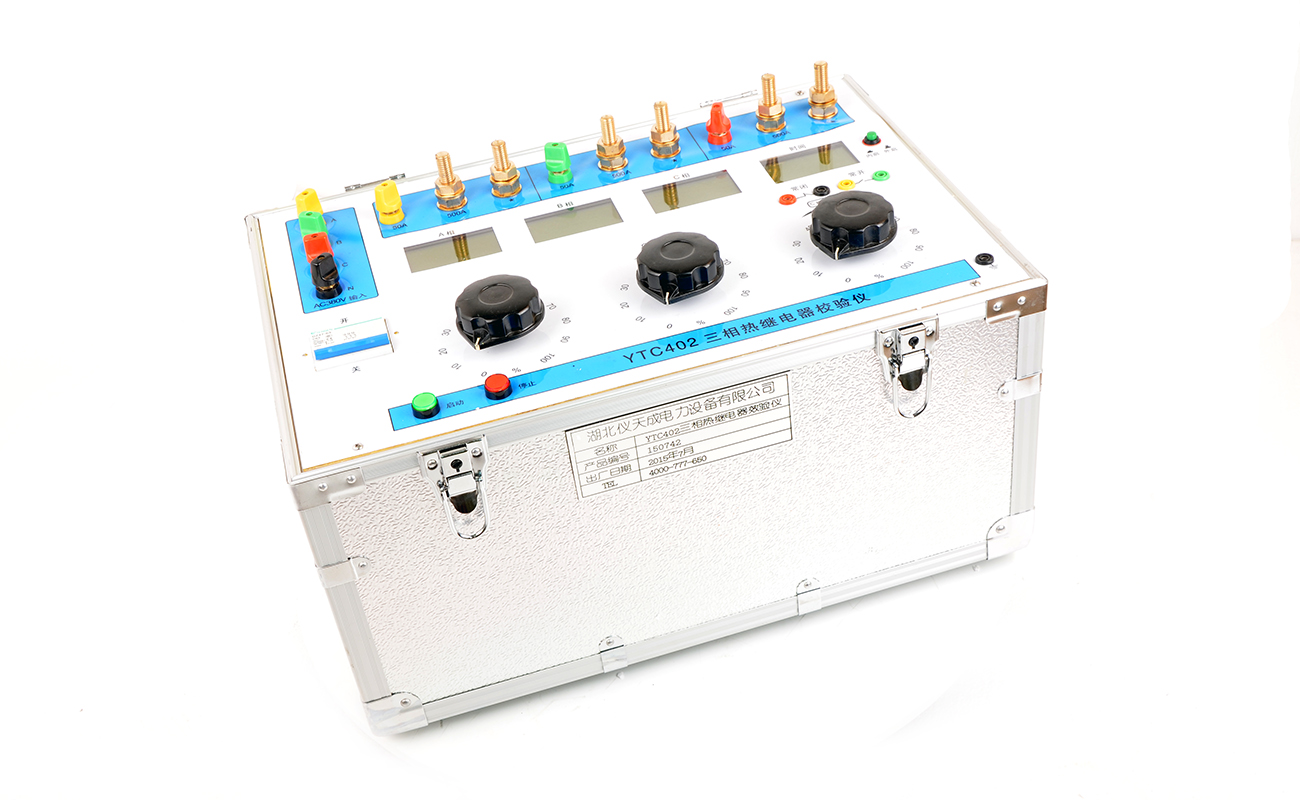

电子热继电器校验仪设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场，是我们电力系统不可或缺的好帮手。
