在电力系统中，高压开关断路器是很重要的电路器件，它关系着电路的运行安全保障，如今国内外生产的开关种类有很多，比如SF6开关、GIS组合电器、真空开关、油开关等等，在其投入运行前后，我们都需要对其做相应的性能检测工作，通常我们就会用到高压开关特性测试仪，今天就给大家浅谈下现场我们如何对高压开关特性测试仪器进行接线的问题。
首先需要我们注意的是仪器到现场后，请首先将仪器保护地 与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。

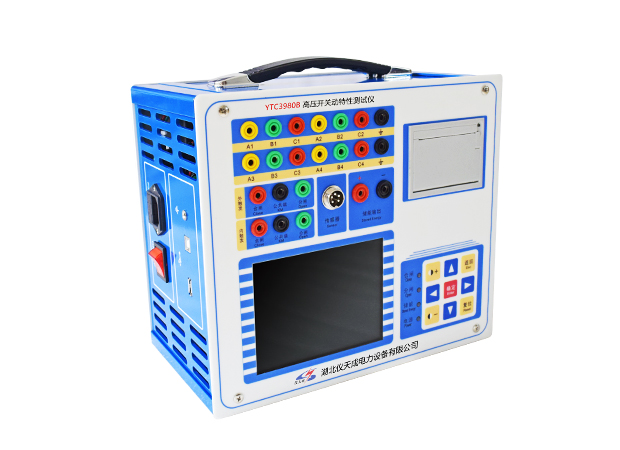

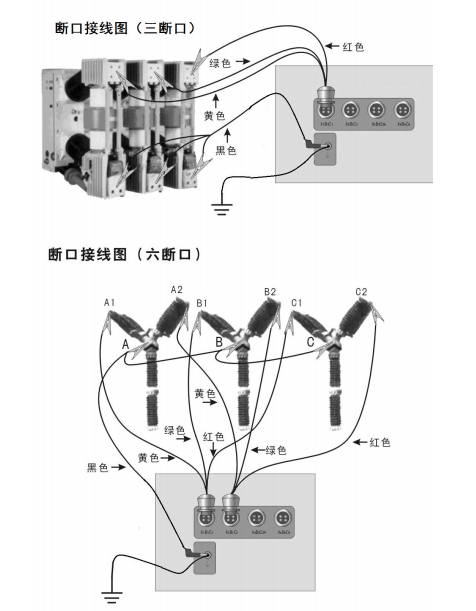

1.断口线如何接，可见下图。
2.分合闸控制线接线
①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源。
提示：仪器内部只能提供直流电流，使用仪器内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。
②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。开关做单合试验时，“外触发”两根线并接合闸线圈两端;开关做单分试验时，“外触发”两根线并接分闸线圈两端。
提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。
开关断路器是电力系统中不可缺少的重要部件，其性能完备性是保障电路正常安全运行的前提，因而对其做特性检测工作显得尤为重要，熟悉掌握开关断路器检测仪器的现场接线是我们必要的工作。
