在开关柜的内部，局部放电检测是一项非常重要的任务。这项检测能够帮助我们及时发现开关柜内部是否存在放电问题，以避免可能的安全隐患。放电问题一旦发生，不仅会对开关柜造成损坏，还可能对周围的设备和人员造成伤害。因此，对开关柜内部进行局部放电检测是非常必要的，通常这时候我们都会用到局部放电测试仪器，那么我们就给大家详细介绍一下如何用该局放测试仪器进行开关柜内部局放检测。
1、复合式 TEV 传感器连接方式
取 BNC-SMA 同轴电缆一条，将 BNC 端连接到主机 CH1 通道 BNC 头上，SMA 端则连接到复合式 TEV 传感器标有“RF-OUT”SMA 头上。
2、主机设置
打开主机，点击选择 CH1，将当前通道选择到通道 1 上，单击“MENU”菜单键，在菜单栏按 F1键将“放电检测”选择为 TEV，按 F2 键设置是否“输出电压”及“单位”。使用复合式 TEV 传感器进行检测时需要输出电压。
3、开始测量
点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。单击后主机处于自动触发状态，显示界面通道 1 则显示为当前复合式 TEV 传感器检测到的放电信号。当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。
4、背景噪声
开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。
5、保存

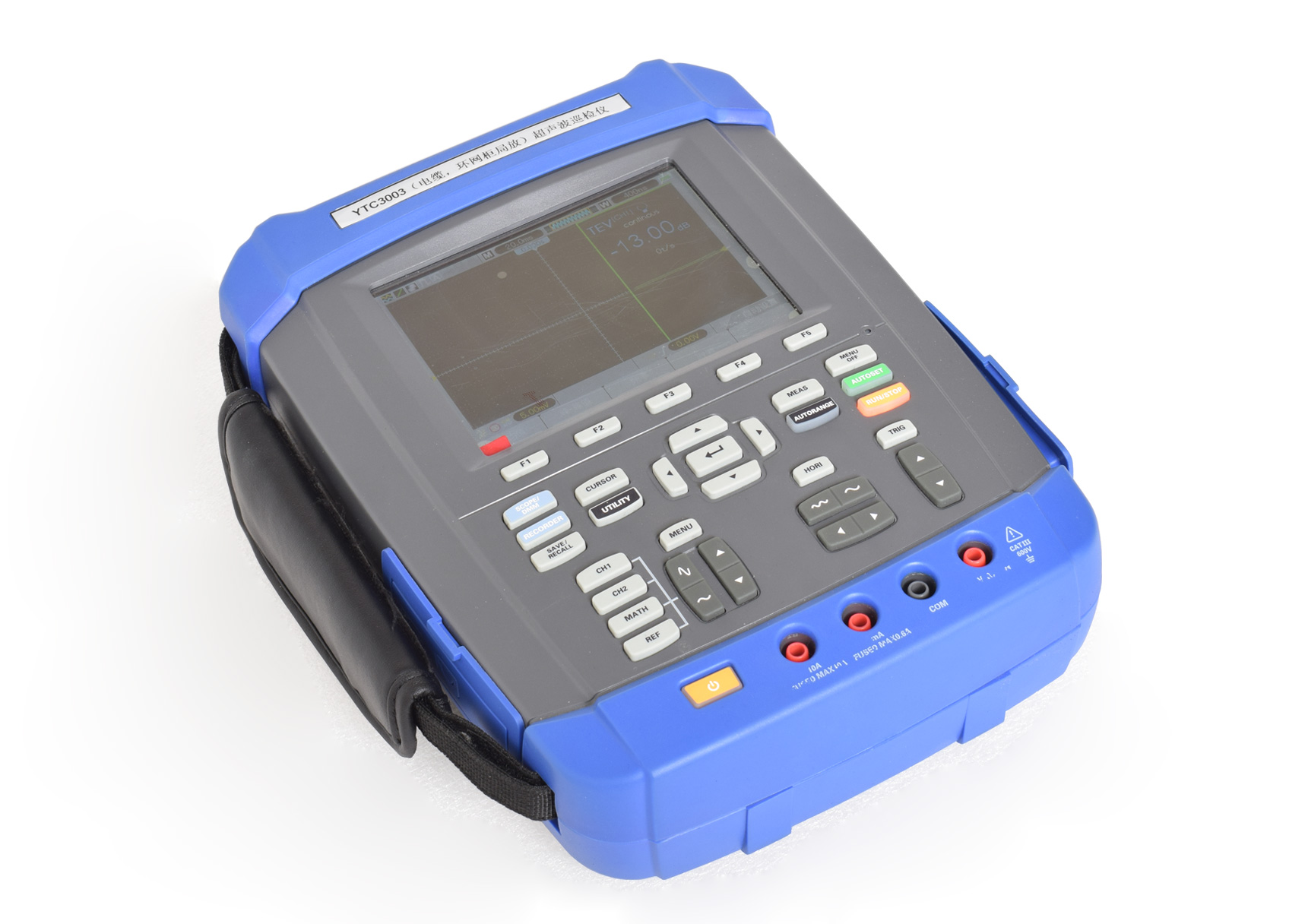

使用手持式局放测试仪进行检测，若想保存当前检测到的放电信号时，需准备一个 U 盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的 F5 按键进行存储，此时的放电信号将被存储到 U 盘。检测结束后，将 U 盘插入电脑，可将检测时存储的放电信号波形打开。
至此上述几个步骤可以帮助我们利用局部放电测试仪进行开关柜的内部局放测试工作，只有保证开关柜内部的安全和稳定，我们才能更好地保障设备的正常运行，保护人员的生命安全。
