电力朋友们应该都知道绝缘耐压试验在电力系统中是非常常见且很重要的试验，通常我们都会用到智能耐压试验装置来完成绝缘耐压试验，该装置性能先进，可用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，被广泛应用于电工制造部门、电力运行部门、科研单位和高等院校等领域。今天就给大家概述一下这套试验装置如何接线。
调压部分接线：

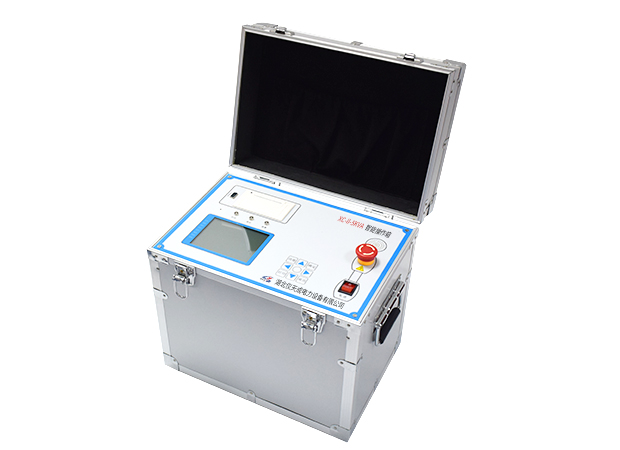

调压部分由控制部分和试验变压器组成。控制部分是由接触式调压器、单片机控制系统、液晶、打印机、信号测量、电路保护组成。试验变压器由低压绕组、高压绕组、仪表绕组三部分组成。试验变压器为交直流两用时，试验变压器配置了高压硅堆（油变、气变为内置，干变为外置），高压可输出交流和直流。输出交流时，要求接入短路杆（油变、气变）或去掉外置硅堆（干变）；输出直流时，要求拧出短路杆（油变、气变）或加上外置硅堆（干变）通过接入工频电源，调节调压器，以获得所需要的试验高压电压值。
试验部分接线：
做耐压试验时，控制部分、变压器的接地端及高压尾必须可靠接地。有条件的情况下，做工频耐压试验请加上限流电阻、标准高压分压器、球隙保护电阻及保护球隙。做直流耐压试验请另外加上微安表，微安表必须接在硅堆和被试器之间，油变或气变一般拧在高压头上面（要求拧出短路杆），干变拧在外置硅堆上面；为了更准确显示高压直流泄漏电流，请将分压器的高压线接在微安表和硅堆之间。
绝缘耐压试验是我们电力系统中不可缺少的一部分，我们只有熟悉运用耐压试验设备才能够在电力工作中更加得心应手。
