变压器绕组变形测试仪进行变压器检测时,常见接线方式概述

返回 打印
来源:仪天成电力  时间:2023/10/10  阅读:
        从事电力工作的朋友们想必都知道,变压器在试验过程中是会发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化,通常这个时候我们就需要用到变压器绕组变形测试仪来完成对变压器的质量性能检测工作,那么我们在对变压器进行检测时,几种常用检测接线方式是怎样的呢?今天就给大家概述一下。

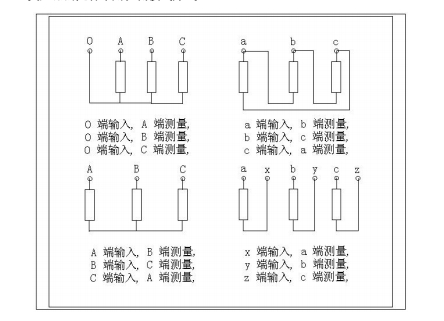

变压器的几种常用检测接线方式:
        变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用 50?高频同轴电缆联接,扫频信号经输出端口(激励输出),通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号,经电缆传输到(响应输入);由信号测量从被试品注入点获取同步参考信号,经电缆传输到输入(参考输入)。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地,大型变压器一般以铁芯接地套管引出线与油箱的连接点,作为公共接地点,变压器外壳点接地。

        变压器测试仪是我们电力系统中变压器质量检测的重要仪器,熟知其接线方式能够让我们工作更加顺利。

湖北仪天成电力设备有限公司
2023年10月10日
