变压器绕组变形测试仪的三相Yn形测量接线是怎样的?

返回 打印
来源:仪天成电力  时间:2023/10/26  阅读:

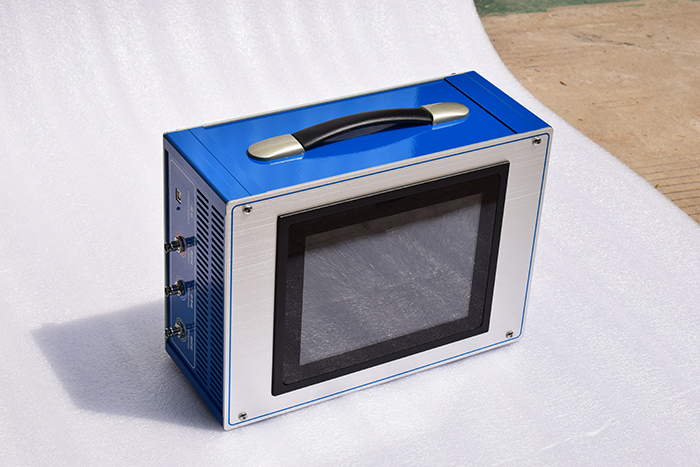

        变压器是我们电力系统中不可缺少的重要组成部分,对于运行中的变压器而言,不可避免的会有一定程度的故障产生,为了方便快速的检测出变压器故障情况,我们通常都会用到变压器绕组变形测试仪来进行检测,通过比较故障变压器线圈间特征图谱的差异,便可以对故障程度进行判断。今天主要给大家介绍一下利用该检测仪器进行三相Yn形测量接线是如何操作的。
三相 Yn 形测量接线介绍:

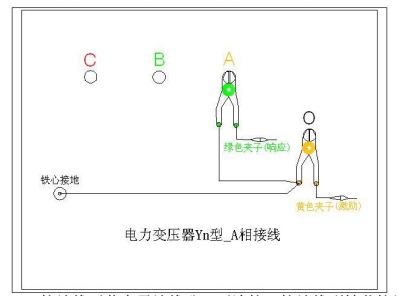

A相测量接线:1. 测量系统共一点接地,取变 压器铁芯接地。2. 黄夹子定义为输入,钳在 Yn 的‘O’点、绿夹子定义为测量,钳在 A 相上。3. 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一接地线到铁芯接地。

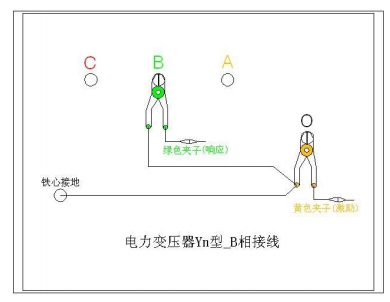

B相测量接线:1. 测量系统共一点接地,取变压器铁芯接地。2. 黄夹子定义为输入,钳在Yn 的‘O’点、绿夹子定义为测量,钳在 B 相上。3. 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一接地线到铁芯接地。

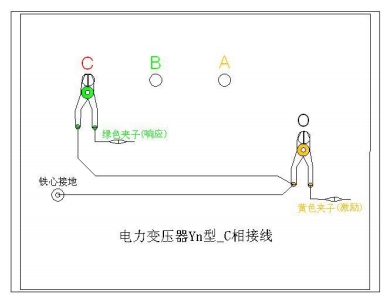

C相测量接线:1. 测 量 系 统 共 一 点 接地,取变压器铁芯接地。2. 黄夹子定义为输入,钳在 Yn 的‘O’点、绿夹子定义为测量,钳在 C 相上。3. 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一接地线到铁芯接地。

变压器绕组变形检测设备是我们电力系统检测变压器故障情况的优良设备,上述如何对于不同相进行接线希望能够让大家有所了解。
