在我们电力系统中，为了解决同时远程在线测试高低压相位、核相、频率、验电等一些问题，往往就会借助到网络基站定相核相仪这款综合功能全面而先进的设备，其包含了普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品所具备的功能，能够更全面帮助我们解决一些电力检测问题。那么这款设备主要是由哪几个部分组成呢？下面就给大家介绍一下。

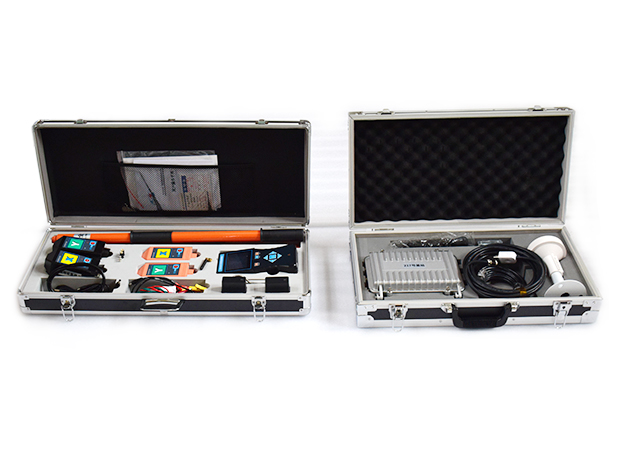

本款产品的整体系统及其配备设施由以下要素构成：全球卫星定位系统、一系列核心基站、服务器集群、成熟稳定的2G/3G/4G通信网络，配备了315MHz/433MHz无线通信模块，以及多种手持设备如接收器和探测器（即采集终端），这些器件中还包含GPS天线、4G天线、4G手机SIM卡以及伸缩绝缘杆等基本组件。
全球卫星定位系统的传略性优势在于每台基站及手持接收器内均嵌入了六合一多模式卫星授时模块，该模块能够支持众多卫星导航系统的接入，诸如享誉世界的中国的北斗卫星导航系统、美国的全球定位系统、俄罗斯的格洛纳斯卫星导航系统等，从而保证了测试的精确度。
为了支撑整个系统运作，我们特别设有一系列基站，这是一种由多个基站共同组成的群体。而在本系统设计之初，我们考虑到了最多能够兼容255个基站的共存需求。这些基站大部分均以铸铝外壳包裹，具备防水设计特性，它们会被固定安装在10kV的变压器二次输出端。每个基站内部搭载了GPS模块、4G模块、以及315MHz/433MHz无线通信模块，这不仅使得每个基站既成为参考标准源，更是测试中所需要的标准信号源。采集器从这些信号源获取的数据与基站源中的原始数据进行对比验证，以确保数据精准无误。
为配合分流基站、手持接收器和采集器的不同数据传输需求，服务器集群由多个独立服务器组合而成。在服务过程中，服务器可以有效地接收到基站、手持接收器和采集器传回的相关数据信息。根据统一设定的算法程序，服务器首先会处理采集器的所有数据，与基站的原始数据进行深度分析比较，进而得出特定参数如相位差等。之后将分析所得结果实时转发至各个手持接收器，使得工作人员无论身处何方，都可以实时接受任意一台采集器所检测到的相位信息检测，从而根据这些检测信息，其可以准确识别标准的三相电A、B、C相，即便是在地下室等无法接收到任何通信信号的场所，亦能进行精准的核相首检，并且能实现全色标工作流程。
对于多种定制功能的探测器，为了方便通信，我们为它们都内置了GPS模块、4G模块、315MHz/433MHz无线通信模块。特别声明，电流探测器本体采用一体化钩式设计，其内部则集成了多层高柔性的线圈。在具体操作环节，315MHz/433MHz无线通信模块可以让手持接收器更接近用户并直接进行抄表服务；GPS模块、4G模块则负责与服务器进行联网通讯并快速完成数据传输。
柔性线圈则主要应用于电力线路电流、最高输出电流、电流波形、频率、相位等多种参数的精密采集。选用柔性线圈（测电流功能选配），即通常称为Rogowski Coil（洛氏线圈），它采用多层罗氏线圈精密制造工艺制成。由于它在非铁磁性材料上的均匀缠绕，使得这种线圈具备了极强抗干扰能力且相位偏差几乎微乎其微。低相位误差使核相工作更加准确，加之线圈内部材质无磁性饱和现象，表现出非常优秀的线性度，因此完全足以应对大电流测试需求。基于此，测试大电流、高次谐波电流（最大可达400次）、复杂波形电流、瞬态冲击电流及还原上述电流的各种波形等目标得以实现。
关于手持接收器，其主屏幕尺寸选择为3.5英寸真彩液晶显示屏，内置有GPS模块、4G模块以及315MHz/433MHz无线通信模块。
网络基站核相设备是一款综合功能强大的设备，整体装置的部件比较复杂，大家可以根据实际的需求情况来选择适合的设备。
