瓦斯继电器校验仪试验前的准备介绍

返回 打印
来源:仪天成电力  时间:2024/07/15  阅读:

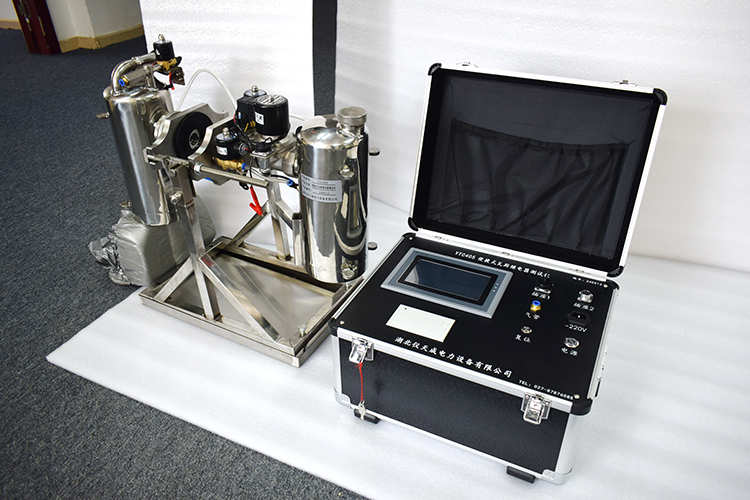

       瓦斯继电器校验仪是我们电力系统中很重要的气体继电器检测设备,主要作用于电力变压器气体继电器流速定值、容积值、密封压力,压力释放阀开启、关闭等方面的检测,那么这款仪器在试验前的准备工作是怎样的呢?下面就给大家介绍一下。
 气体继电器检测准备:
1.将各部件从仪器箱中取出。将检测仪油盆置于试验桌上,将可调支架(40)放在油盆内,四角有调节螺钉(39)将支架初调平稳;
2.将主油筒(26)和回油筒(37)组合件竖立,拆卸连接螺栓,卸下回油筒(37)
3.将带有双向定位板(44)的拉杆(42)与压力油筒(26)法兰的槽孔配合,将另一拉杆(42)与法兰的另一槽孔配合,双手提起拉杆并将其轴放入可调支架(40)上的支承座内,并将定位插销(43)插入双向定位板(44)的孔内,使拉杆固定在垂直位置
4.在拉杆上端旋上螺母,将回油筒组件法兰插入拉杆上部,放入垫圈、旋上螺母定位,调整螺母使上下组件法兰之间的距离应能安装被试继电器,按顺序在主油筒的法兰盘上放上被试继电器(8)。注意:继电器顶盖箭头方向应指向回油筒,装配时以档板正方形边缘与继电器法兰盘边缘对称安装,并使继电器与主油筒之间相互垂直,最后将两根拉杆的下螺母松开,使上部档板紧贴继电器法兰盘并对称旋紧上螺母。注意:装配时不能用手握住电气元件等部件,以免损坏或变形;注意:试验时必须卸下回油桶盖(38) !!!
5.将继电器抽芯按规程检查应完好,清除绑线、杂物;
6.将气体继电器检测仪旋转至水平状态,调整四个角的调节螺钉(39),使水平仪(30)的气泡保持在中心位置。
7.用户第一次使用时,自备新 25#变压器油 3~5kg,旋下进气、油位口(28),从校验台射流口注油约 3kg。注油量以变压器油从进气中、油位口(28)溢出为最佳,再将校验台再旋转少许使主油筒尾部略高 2cm,待进气、油位口(28)无油溢出为止。
8.旋下继电器排气针阀螺母,将排气软管(32)接在气体继电器的排气嘴(31)上。
9.根据试验项目将测试信号线夹(33)夹在气体继电器流速信号端子或容积信号端子上。

对于我们电力检测人员来说,熟知瓦斯继电器检测仪的检测相关准备工作是很重要的事情,这样可以让我们检测过程更为顺畅,避免一些错误的发生。

湖北仪天成电力设备有限公司
2024年7月15日
