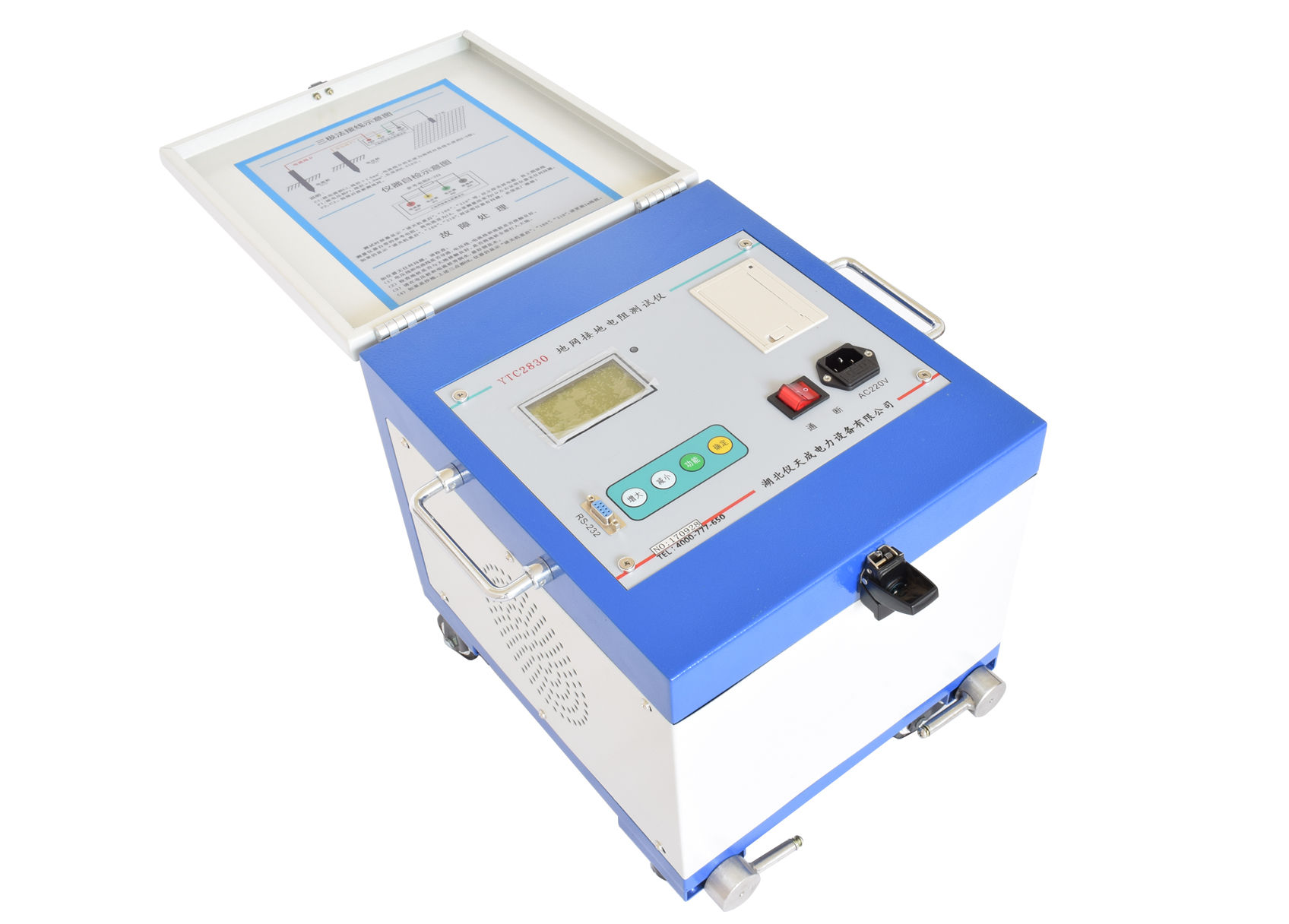

在我们电力系统中，对于各类接地装置的工频接地阻抗、接触电压、跨步电压参数以及土壤电阻率等是一项很重要的检测工作，大地网接地电阻测试仪就是一款专门针对于这个方面的检测仪器，那么这款检测仪器的菜单项是怎样的呢？今天主要给大家说明一下。
1.测量模式菜单：本仪器配备了五种可选测量模式，包括：“地网”、“电流桩”、“电压桩”、“接地20m”以及“电压”。这些模式具备不同的功能与应用场景，可以用来测量地网阻抗、电流桩阻抗、电压桩阻抗、土壤电阻率以及接触和跨步电压等参数。在进行实际实验操作时，通?；嵫∮?ldquo;地网”模式以满足对大型地网阻抗的精确测量需求；若用户需要针对电流桩或电压桩阻抗进行测量，则可以根据具体需求选择相应的测量模式进行后续操作。
2.频率选择菜单：本仪器支持两种测量频率模式，分别为“变频”及“定频”。在进行现场实验过程中，务必选择“变频”模式进行实验操作，因为此模式具有较强的抗电磁场干扰能力。相比之下，“定频”模式更适合于在实验室环境中进行实验研究。在“变频”模式下，仪器将采用45Hz和55Hz双变频进行测量；而在“定频”模式下，则严格按照50Hz频率进行测量。
3.电流选择菜单：本仪器提供九种测量电流选项，包括5A、4.5A、4A、3.5A、3A、2.5A、2A、1.5A以及1A。在实际操作过程中，应根据电流桩阻抗的大小来选择合适的测试电流值。一般而言，使用3A电流便能满足大部分测量需求。
大型地网接地电阻测量仪主要需要说明的菜单如上几项，大家在实际操作时候，可以参考一下，希望有所帮助。
