如何用微机继电?；げ馐砸墙械荼涫匝?/h1> 返回 打印 来源：仪天成电力  时间：2017/12/06  阅读： 次

         电力工作者在实际的工作中，有时候会需要测试阻抗继电器的记忆时间；测试直流电压继电器、直流电流继电器、中间继电器等各类直流型继电器的动作值和返回值；测试直流电压继电器、直流电流继电器、中间继电器以及时间继电器等各类直流型继电器的动作时间；测试单个常规继电器的动作值、返回值以及动作时间等试验，这时候使用微机继电?；げ馐砸?/a>来对被试品进行递变试验就可以轻松完成以上的试验，因此本文就简单介绍下改递变试验的过程。

一、设置好开入量

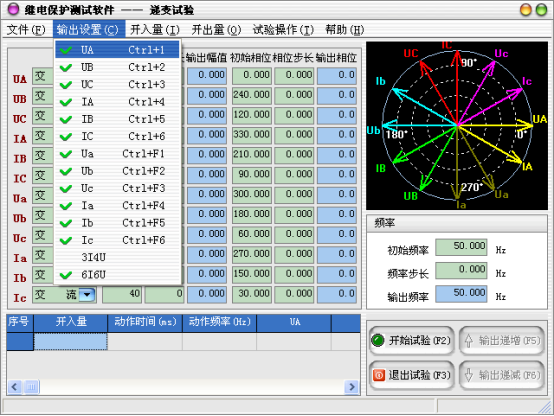

        三相电流四相电压的测试仪只能使用“4U3I”的输出方式，六相电流六相电压的测试仪则既可使用“3I4U”的输出方式，也可使用“6I6U”的输出方式。


二、设定输出参数

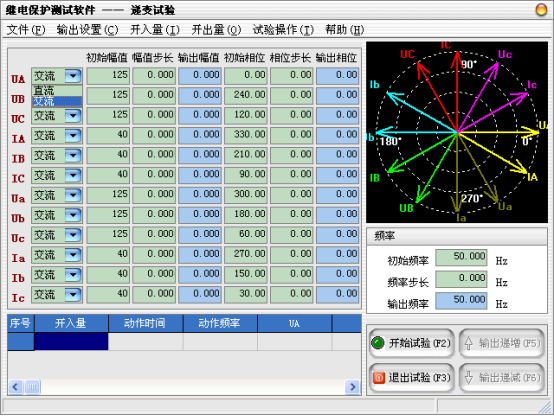

        当需要使用的输出相被选择后，可以设定微机继电保护测试仪各输出相的起始参数，比如幅值、相位，接着可以设定幅值的变化步长和相位的变化步长。一旦通道的输出达到大值或小值后，如果试验还没有停止，通道继续保持输出，不再递增或递减。
        在试验过程中，“初始幅值”、“幅值步长”、“初始相位”和“相位步长“均可在线编辑，极大地提高了试验的灵活性和系统的适用性。


三、试验参数设置

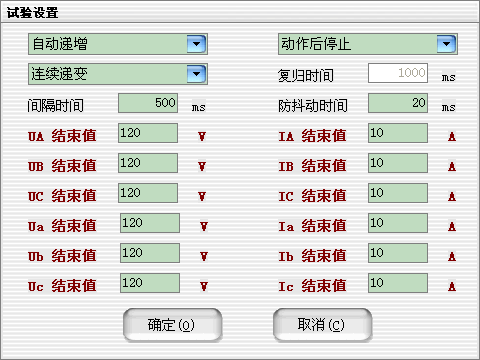

        点击菜单“试验操作”—>“试验设置”或Ctrl+M快捷键，可进入试验设置对话框。
        1、手动控制：试验运行时完全由操作人员来进行手动控制。
        2、自动递增：试验运行时软件将根据用户设置的步长自动递增。
        3、自动递减：试验运行时软件将根据用户设置的步长自动递减。
        4、动作后停止：开入量接收到动作信号后立即停止试验。
        5、动作后返回：开入量接收到动作信号后向初始值进行递变。
        6、动作后继续：开入量接收到动作信号后不采取任何动作继续进行试验。
        7、连续递变：步长递增或递减是连续变化的。
        8、脉冲递变：每次步长递增或递减之间会输出一个复归状态，此时所有电压、电流输出为0。
        9、复归时间：复归状态输出的时间，一般应大于保护装置的复归时间，以保证保护装置可靠复归。
        10、间隔时间：自动变化时，每次变化之间的时间。
        11、防抖动时间：当?；ぷ爸玫亩鹘拥惚蘸匣虼蚩奔湫∮诟檬奔洌蚪拥愣鞑槐蝗啡?。


四、设置显示功率

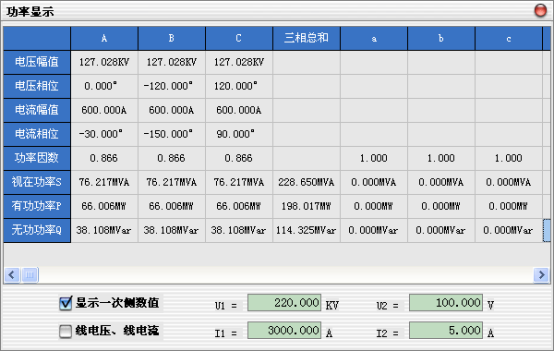

        点击菜单“试验操作”—>“功率显示”或Ctrl+P快捷键，可弹出功率显示界面，显示输出的三相电压、电流、功率等，可方便的进行校表试验。
        1、显示一次侧数值：根据输入的高压侧电压U1、高压侧电流I1、低压侧电压U2、低压侧电流I2的数值，在进行校表的时候，软件自动把电压、电流、功率换算成一次侧的电压、电流、功率，便于与表计相对照。
        2、线电压、线电流：选中显示线电压、线电流，但不显示功率，不选中则显示相电压、相电流及每相的功率。

        五、开始试验
        确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验。
试验过程中，如果设置的是“手动控制”，则在试验中可用鼠标单击“输出递增”按钮或按键盘上的F5快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递增。单击“输出递减”按钮或按键盘上的F6快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递减。
       本文使用微机继电?；げ馐砸?/a>进行的递变试验，使用的是YTC1000型，虽然每个厂家出厂的微机继保仪操作方式都大同小异，但是电力工作者在实际的工作中，在试验之前也需要熟读该型号仪器的说明书，并且认真按照相关操作规范进行操作，以免安全事故的发生。



湖北仪天成电力设备有限公司

                                    2017年11月1日
