互感器综合测试仪试验的基本操作过程和结果分析

返回打印来源：仪天成电力时间：2017/12/09 阅读：次

为了检测互感器铁芯的质量，判断互感器的二次绕组有无匝间短路，可以进行电流互感器试验。其主要的原理是通过检测互感器的CT伏安特性,得出电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，即铁芯的磁化曲线，根据铁芯磁化曲线来判断互感器内铁芯的质量，同时电流互感器试验是测试互感器质量好坏的重要试验。本文就简单介绍使用变频式互感器综合测试仪来进行电流互感器试验的基本操作过程和结果分析。

电流互感器试验的操作过程：
一，用变频是互感器综合测试仪来进行测试操作之前，需要根据测试项目的不同来进行接线
1.1，和接线图如下：

电阻	励磁	变比	负荷	说明	接线图
√				测量CT的二次绕组电阻	图1，但一次侧可以不接
√	√			测量CT的二次绕组电阻、励磁特性	图1，但一次侧可以不接
√		√		测量CT的二次绕组电阻，检查CT变比和极性	图1
√	√	√		测量CT的二次绕组电阻、励磁特性，检查CT变比和极性	图1
			√	测量CT的二次负荷	图2

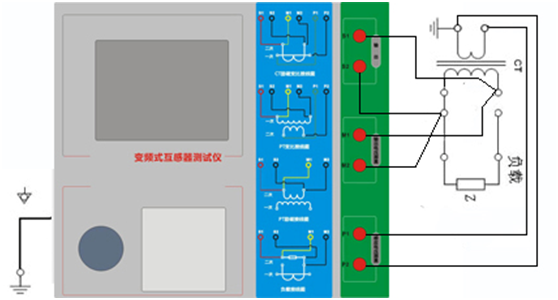

图1 CT直阻、励磁、变比试验接线方式

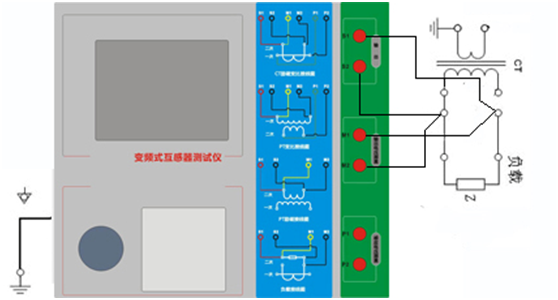

图2 CT二次负荷试验接线方式
1.2，同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。
1.3，通电源，准备参数设置。
二，接好线之后进行参数设置

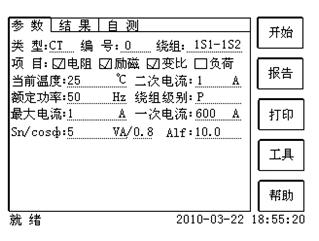

试验参数设置界面分别如图：

参数设置步骤如下：
用旋转鼠标切换光标到要设置的参数位置
2.1,线路号、相别、CT编号、绕组号：可输入字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号.”。
2.2,额定二次电流：电流互感器二次侧的额定电流，一般为1A和5A。
2.3,级别：被测绕组的级别，对于CT，有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
2.4,当前温度：测试时绕组温度，一般可输入测试时的气温。
2.5,额定频率：可选值为：50Hz或60Hz。
2.6,测试电流：一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值。对于P级CT，假设其为5P40，额定二次电流为1A，那么测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么测试电流应设10%*15*5A=7.5A。
对于不同级别的CT，扩展参数的设置也不同，见表3：
表3 CT扩展参数描述

参数	描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
额定一次电流	用于计算准确的实际电流比	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定准确限值系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的复合误差	√
额定对称短路电流系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的峰瞬误差		√				√	√	√
额定暂态面积系数	铭牌上的规定，默认：20		√					√	√
一次时间常数	默认：100ms		√					√	√
二次时间常数	默认：3000ms		√						√
工作循环	C-t1-O或C-t1-O-tfr-C-t2-O，默认：C-t1-O循环		√					√
t1	首次电流通过时间，默认：100ms		√					√
tal1	一次通流保持准确限值的时间，默认：40ms
tfr	首次打开和重合闸的延时，默认：500ms。选择C-t1-O-tfr-C-t2-O循环才显示		√					√
t2	第二次电流通过时间，默认：100ms。选择C-t1-O-tfr-C-t2-O循环才显示		√		√			√
tal2	二次通流保持准确限值的时间，默认：40ms 选择C-t1-O-tfr-C-t2-O循环才显示		√					√
额定仪表保安系数	铭牌上的规定，默认值：10。用于计算极限电动势及其对应的复合误差			√
扩大电流标定 ext	范围：100％～400％，默认：120％			√
额定计算系数						√
额定拐点电势Ek						√
Ek对应的Ie						√
面积系数							√
额定Ual	额定等效二次极限电压						√
Ual对应的Ial							√

三，参数设置完毕后，点击开始按钮进行试验。

电流互感器试验的试验结果分析：

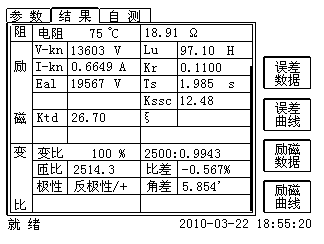

试验结果页，界面分别如图4

图4, 试验结果界面
对于不同级别的CT和所选的试验项目，试验结果也不同，见表5

试验结果		描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
负荷	实测负荷	单位：VA，CT二次侧实测负荷	√	√	√	√	√	√	√	√
	功率因数	实测负荷的功率因数	√	√	√	√	√	√	√	√
	阻抗	单位：Ω，CT二次侧实测阻抗	√	√	√	√	√	√	√	√
电阻	电阻（25℃）	单位：Ω，当前温度下CT二次绕组电阻	√	√	√	√	√	√	√	√
电阻	电阻（75℃）	，单位：Ω，折算到75℃下的电阻值	√	√	√	√	√	√	√	√
励磁	拐点电压和拐点电流	单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。	√	√	√	√	√	√	√	√
	不饱和电感	单位：H，励磁曲线线性段的平均电感	√	√	√	√	√	√	√	√
	剩磁系数	剩磁通与饱和磁通的比值	√	√	√	√	√	√	√	√
	二次时间常数	单位：s,CT二次接额定负荷时的时间常数	√	√	√	√	√	√	√	√
	极限电动势	单位：V，根据CT铭牌和75℃电阻计算的极限电动势	√	√	√	√			√	√
	复合误差	极限电动势或额定拐点电势Ek下的复合误差	√		√	√	√
	峰瞬误差	极限电动势下的峰瞬误差		√					√	√
	准确限值系数	实测的准确限值系数	√			√
	仪表保安系数	实测的仪表保安系数			√
	对称短路电流倍数Kssc	实测的对称短路电流倍数		√				√	√	√
	暂态面积系数	实际的暂态面积系数		√					√	√
	计算系数Kx	实测的计算系数					√
	额定拐点电势Ek						√
	Ek对应的Ie	额定拐点电势对应的实测励磁电流					√
	额定Ual	额定等效二次极限电压						√
	Ual对应的Ial	额定等效二次极限电压对应的实测励磁电流						√

变比	变比	额定负荷下的实际电流比	√	√	√	√	√	√	√	√
	匝数比	被测试的二次绕组与一次绕组的实际匝比	√	√	√	√	√	√	√	√
	比值差	额定负荷下的电流误差	√	√	√	√	√	√	√	√
	相位差	额定负荷下的相位差	√	√	√	√	√	√	√	√
	极性	CT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种	√	√	√	√	√	√	√	√
	匝比误差	实测匝数比与额定匝比的相对误差					√	√

生产的变频式互感器综合测试仪操作方法和结果分析都大同小异，使用在在使用之前应该熟读操作说明书，严格按照说明书的相关规定进行操作，同时应该做好接地工作和人员的安全防护，严防安全事故的发生。

湖北仪天成电力设备有限公司技术部

2017年9月15日
