回路电阻测试仪的工作原理和使用的方法

返回 打印
来源:仪天成电力  时间:2017/12/06  阅读:
        在电力企业的实际供电工作中,经常需要测试开关控制设备的接触电阻和回路电阻的数据,以及电缆的直流电阻数据,以得出此类电气设备的运行状态,便于维护。而开关回路电阻测试仪就是专门用于测量此类数据的专用仪器,本文就简单阐述下开关回路电阻测试仪的工作原理和使用方法。
开关回路电阻测试仪的一般工作原理为:

        电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0,经滤波放大处理后送入AD转换为数字量,进而计算出电流值I,见公式(1)。同样,采样待测电阻Rx上的电压信号Ux,经滤波、多级放大处理后送入AD转换为数字量,通过公式(2)计算出电阻值Rx。
                      (1)
                  (2)
        一般的使用方法为:

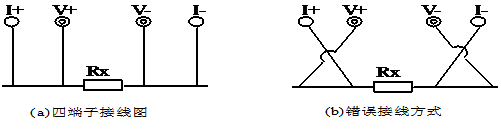

        首先进行接线工作,正确的接线方法为左边的

        其次确认测试线接线无误后,接入220V交流电源,合上电源开关,仪器进入开机状态。开机时,蜂鸣器短时响,表示系统开机

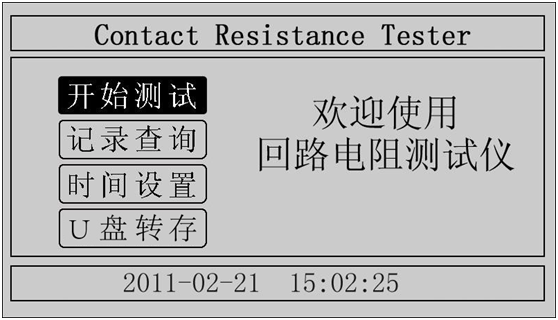

进行测试工作,打开电源开关,系统进入主界面


        在主界面中选中“开始测试”项,点击鼠标,仪器进入测试菜单界面,认测试电流为100A,测试时间为10s
在“测试电流”位置点击鼠标,电流值可在50A,100A之间任意切换;旋转鼠标到“测试时间”位置,使用旋转鼠标输入数据,可设定测试时间。

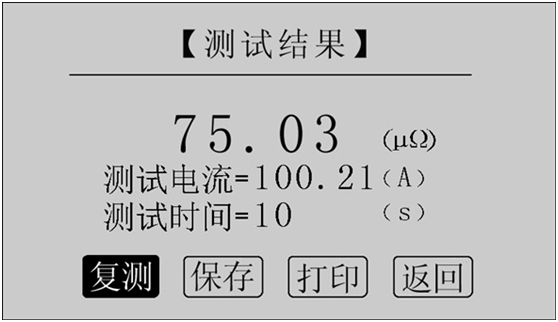

        点击“测试”项,系统进入“测试结果”界面。
        点击“返回”项,系统返回上一界面。
     读取测试结果,正在测试时,系统显示“停止”,“返回”项。点击“停止”,系统停止计时,电流停止输出。点击“返回”,系统停止计时,电流停止输出并返回上一界面。注意:开始测试的前几秒,由于电流冲击和电容充电,测试结果不稳定,5s后测试结果稳定,用户即可记录数据。

        关回路电阻测试仪不同的厂家操作方法都大同小异,测试之前一定要熟读产品操作说明书,严格按照说明书的要求进行操作。


湖北仪天成电力设备有限公司技术部
                                    2017年9月20日
