电缆故障测试仪面板和按键功能详细介绍

返回 打印
来源:仪天成电力  时间:2018/08/13  阅读:
        如果输电线路发生故障不能正常输电,就会对正常的生产生活造成非常大的困扰,因此需要及时排除故障送电,但是如果电线电缆发生了故障很难被排查出来,故障点很难被找到,同时现在的电线电缆都深埋于地下,如果没找准故障点,进行盲目的排查很浪费时间,因此仪天成电力研发了新一代的电缆故障测试仪,可以快速排查电缆故障点,但是很多电力工作者在使用仪器的过程中,很难掌握,本文就以YTC630B电缆故障测试仪为例,来对电缆故障测试仪面板和按键功能进行详细介绍。

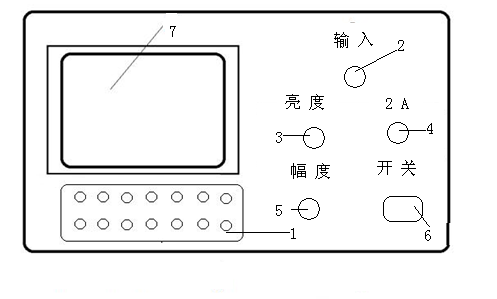

        YTC630B电缆故障测试仪面板图:
        1. 操作键盘
        2. 输入插孔
        3. 亮度:用来调节屏幕亮度
        4. 保险管
        5. 幅度:用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时,脉冲反射很小,甚至无法采样。调节过大时,反射脉冲相连与基线无交点甚至基线会变成斜线。一般采样前,输入振幅旋钮旋转1/3左右,然后根据波形大小在进行调节,重新采样。
        6.电源开关
        7.液晶显示屏
        键盘功能介绍:

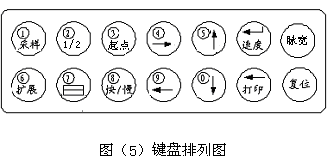

        本仪器使用14个轻触按键作为控制功能键,其中有12个是双功能键,键盘排列如图
        各键功能如下:
        0-9数字键:上电复位时,数字键可以键入年、月、日,在测试状态(非菜单状态,下同),测故障、测全长,当屏幕左上角显示“键入速度000”时,用数字键可以键入已知速度值;在脉冲速度状态,用数字键可以键入已知电缆长度。总之,当屏幕提示需键入数据时,0-9键就为数字键,否则就为其它功能键。
        单双波形显示选择键:按此键可以使屏幕由双波形显示转为单波形显示(双波形显示时,显示屏上半部显示2波形,下半部显示1波形),并随意转换,本仪器上电(复位)后,默认为上下双波形显示、并对存储区1(1波形)进行操作形式,按此键一次将变为全屏幕单波形显示方式。
        该仪器有两个存储区,上电(复位)后,默认存储区1存储数据,当选择对存储区2(波形2)进行操作时,会在第二波形显示区(屏幕上半部)出现前次采样波形,属于正常现象,重按采样键,本次采样波形将取代上次存储波形。
        1/2上下波形选择键仪器内部有两个波形存储区,用此键可随意选择其中之一为主进行操作(包括采样、扩展、打印等)。仪器上电复位后,自动默认对存储区1(1波形)进行操作(双屏显示时屏幕下半部显示存储区1波形,波形前有“1”或“2”)。当按动此键后,将对存储区2(波形2)进行操作,再按此键又变为对存储区1波形操作,依次类推。
        起点键在测试状态屏幕有波形显示时,当光标移动到测试波形定标起点时,按起点键确认波形计算起点。然后移动光标到波形终点,显示测试数据。当光标前后移动时,显示数据随之变化。
        光标移动键(↑­)(↓)按此两键竖形光标将下面的波形向上或向下移动,用于波形的重和合分离。(↑­)(↓)光标左右移动键:按此二键光标将向左、向右移动。
        快/慢键(←)(→):按一下,波形下方出现1时,(↑)(↓)键为快动键,按动一次光标移动8个点阵单位;当波形下方出现2时,(↑­)(↓)键为慢动键,按动一次光标移动1个点阵单位。
       采样键在测试状态,按采样键后,仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后,仪器开始工作,记录脉冲反射信号并处理显示,在重新按动采样键后,本次采样波形将取代上次存储波形。
       故障测试时,应先重新调整输入振幅大小后再按采样键。重复几次操作,直到显示波形标准为止。
      扩展键在非键入数状态,此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次,波形扩展1倍,当显示屏右上角显示01时,波形已扩展13倍。再按此键又恢复波形压缩状态。
      速度键(enter)回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时,必须按“enter”(回车)键对数据确认,否则机器处于等待状态无法工作(不采样)。在测试状态,测故障、测全长时,此键用于选择存入仪器中的四种常用传输速度值。当连续按此键,屏幕右上角提示变为键入速度000值时,利用数字键可以键入被测试电缆的传输值,键入完毕后按回车确认。
      电缆仪(又称闪测仪)设定的四种电缆的波速为:
      油浸纸电缆:  V=160m/Us              聚氯乙烯电缆:  V=184m/uS
交联聚乙烯电缆:V=172m/uS            不滴流电缆:    V=144m/uS
       如果需要重新确定起点光标,可以用扩展键将波形压缩或扩展,然后移动光标到波形起点,按起点确认,移动光标,屏幕重新显示测试数据。
      复位键为系统硬复位键,仪器无论在任何状态,按此键将返回到主菜单。
      1. 电源输入插座:本仪器使用50Hz、220V交流电源供电,在充电和测试路径时使用,插入电源即仪器处于充电状态。充电时间根据电池剩余电量多少,充电时间不确定。电池充满电后,仪器自动?;?。
通过面板和各部件及按键功能介绍,基本上就可掌握电缆故障测试仪使用方法,不同厂家生产的电缆故障测试仪使用方法都大同小异,电缆工作人员很容易就能融会贯通。

湖北仪天成电力设备有限公司
2018年8月13日

更多技术问题请致电仪天成电力客户服务:027-87876585,技术部专线:027-87876585,在线客服:719388481
