互感器测试仪如何进行CT测试

返回 打印
来源:仪天成电力  时间:2018/08/14  阅读:
        如何使用互感器测试仪进行CT测试呢?互感器测试仪主要用来进行CT、PT、伏安特性等试验,具有测试速度快、精度高、使用方便灵活等很多特点,一直深受广大电力工程人员的欢迎,尤其是CT测试是互感器测试仪经常需要进行的试验,本文就以YTC8750E变频式互感器测试仪为例,来给大家简单讲解如何使用互感器测试仪进行CT测试。
        进入主界面后选择  CT测试  选项后,出现子菜单选项: 参数设置  、 二次直阻  、CT 伏安  、 CT 变比  、 二次负载  、五个功能菜单。
        参数设置

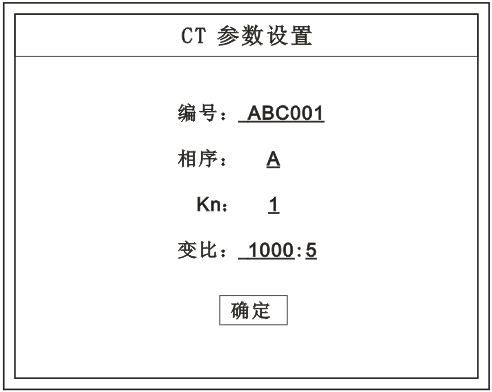

        参数设置界面(如下图)。说明:
        存储时,参数设置的内容将作为存储表头。
        打印时,参数设置的内容将作为打印表头。
        注:
        试验前请先设置CT基本参数。
        额定变比二次设置不对时,比值将产生错误。
        测试线接好后选择主菜单界面的  CT测试  选项,

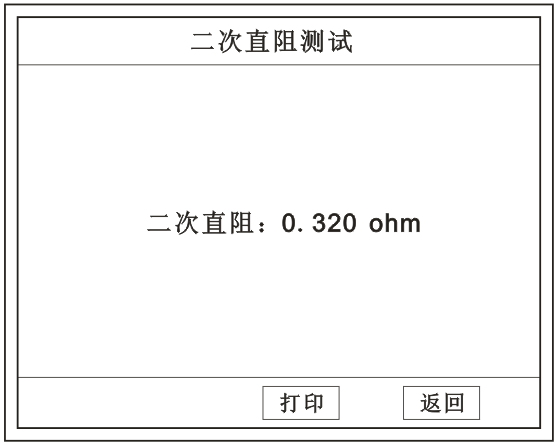

        按下旋转鼠标选择 二次直阻  即可进入二次直阻试验界面。
        注:
        测试过程中将会显示:“测试中,请等待…”
        CT 伏安试验

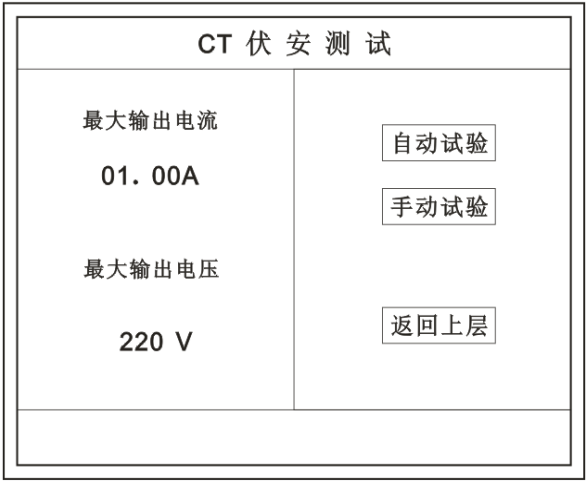

        在主菜单界面,旋转鼠标将光标移动到  CT测试  选项上,按下旋转鼠标选择 CT伏安  即可进入伏安特性试验设置界面(如右图)。光标移动至  返回上层  ,按下鼠标即可返回主菜单。
        界面说明
        最大输出电流:将要输出的最大电流,范围(0 - 20)A。
        最大输出电压:将要输出的最大电压,范围30V、110V、220V、600V、1000V;单击选择。
        自动试验:自动取点绘制曲线图,按此键选择确定开始试验。
        手动试验:手动取点绘制曲线图,按此键选择确定开始试验。
        试验方法
         取出导线包中的(红、黑)二次线,一头插在CT的二次侧,另一头插在仪器的伏安特性输出口上便可。
        不同的厂家生产的互感器测试仪试验的方法都会稍微有所不同,但是只要电力工作者在使用之前熟读产品使用说明书,严格按照说明书来进行试验,一般是很很容达到测试精度的,同时互感器测试仪在使用的过程中,需要严格接地,保障人员和设备安全。

湖北仪天成电力设备有限公司
2018年8月14日
