电缆故障测试仪使用高压冲闪法测量电缆的故障长度的方法

返回 打印
来源:仪天成电力  时间:2018/08/16  阅读:
        如果电力电缆发生故障,就会造成大面积的停电,对正常的生活生产造成很大的困扰,因此需要在第一时间找出电缆故障的长度,然后对电缆进行维修,使用电缆故障测试仪的高压冲闪法测量电缆的故障长度是一种非常有效的方法,本文就以YTC630A电缆故障测试仪为例,来给大家进行简单的讲解。

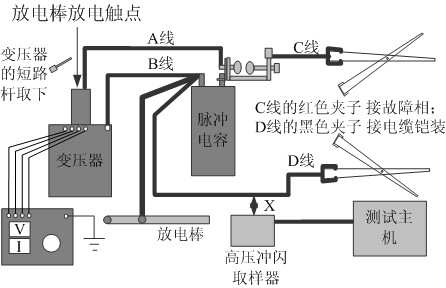

        仪器的接线:
       操作者按上图接线,对电缆的故障相施加高压大电流脉冲信号,让故障点充分放电,在放电瞬间主机通过高压冲闪取样器获取反射回波。操作者通过分析反射回波就可以测量电缆的故障长度。
        接线方法:接线按上图操作。有如下注意事项:
        步骤1:用随机配的ABCD 四条高压线按图2.10连接变压器、脉冲电容、高压放电球隙、故障电缆。
        步骤2:红夹子(C线)只能接到故障相上,若接到好相上要么被损坏电缆,要么不放电。
        步骤3:如果变压器为交直流实验变压器,变压器的短路杆一定要取下,放在一边。
        步骤4:电源控制箱的地线要接好。
        步骤5:在升压之前将高压放电球隙间距调节合适,球心对球心的距离1mm对应3KV的击穿电压(一般将此距离调到5-6mm)。一旦升压,如需调节高压放 电球隙间距,要首先切断220V电源,然后用放电棒对电容充分放电。防止残留电荷对伤及人身!
        步骤6:用高压冲闪线连接主机信号接口和高压冲闪取样器。高压冲闪取样器要尽量靠近上图中的“D”连接线,这样更容易接收故障信号。
        步骤7:拆线之前一定要先切断220V电源,然后用放电棒对电容充分放电。确保电容上面没有残余电量后再动手拆线。
        步骤8:高压放电时,故障点和高压放电球隙都会产生强烈的火花放电,不要在可燃气体环境中使用该设备。并且要确保整条电缆所在的位置附近都没有可燃气体或可燃物。
       操作步骤:
      步骤1:启动主机,长按面板上的“电源”开关,直到脉冲/冲闪灯亮为止。
      步骤2:软件自动启动,点击面板上的“复位”按钮对内部测试电路复位。
      步骤3:在软件的左下角进行如下设置:
      “采样方式设置”选择“高压冲闪”。
      “测试范围”根据电缆的大致长度选择,类似选择万用表的量程。
      “测试速度/测试距离”选择“测试距离”,同时选择好电缆类型。
      步骤4:通知电缆终端操作员将此相开路。
      步骤5:按下“采样”按钮,这时主机正在等待高压放电。
      步骤6:顺时针缓慢调节高压放电发生器的电源控制箱的电压控制旋钮。同时监测电压表输出电压。当听到高压放电球隙清脆的放电声时,停止调节电压控制旋钮。这时,高压放电发生器2~3秒后会再次放电,如此循环。
      步骤7:当主机屏幕上出现一个周期性波形时,点击一次“暂存”按钮,波形被复制到波形分析区。
      步骤8:关掉高压放电发生器的电源,用放电棒尖端的金属头试探性接近图2.10中的“放电棒放电触点”,放电点与金属头之间开始会出现高压拉弧现象,拉弧一段时间,当不再出现拉弧时,将放电棒的金属头靠在放电点上1分钟,最后用放电棒的接地柱靠在放电点上30秒,确保电容充分放电。
      步骤9:再分析刚刚采集到的故障波形,得到电缆的故障长度。
      下图就是对某一条故障电缆进行冲闪测试得到的波形,冲闪波形上没有绝对的电缆始端,从波形的宏观周期上面找到一个完整的周期,测量一个周期的距离就是电缆的故障长度D。

      提示:故障点精确定位需要再次使用高压放电发生器,因此完成高压冲闪测试后,暂时不要拆除高压连接线。只需将脉冲发生器的电源断掉,用放电棒对电容放电,然后关掉主机。
      使用电缆故障测试仪来查找电缆的故障点,需要使用者有比较丰富的经验,而且使用人员在使用之前也应当熟读产品使用说明书,严格按照说明书的方法来接线,这样才能快速准确的查找电缆的故障点。
