指针式绝缘电阻测试仪应当如何使用呢？目前来说绝缘电阻测试仪主要有指针式、数字式两种显示方式，指针式绝缘电阻测试仪由于价格便宜，使用也比较方便，一直是很多电力工作人员非常喜欢的设备，仪天成电力在本文就以YTC25指针式绝缘电阻测试仪为例，来给大家简单讲解指针式绝缘电阻测试仪如何使用。

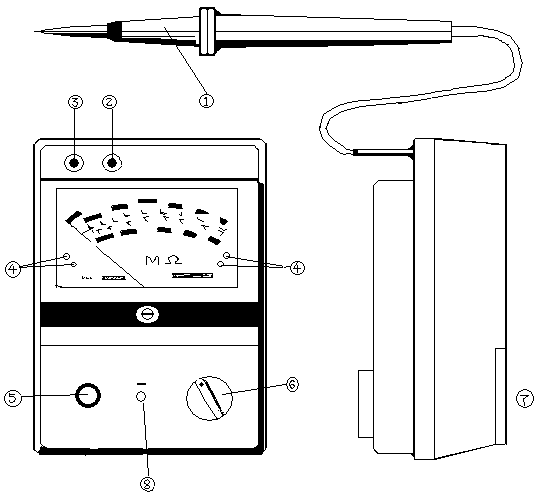

仪表结构图
①测试探头 ②接地保护端 ③地端 ④指示高低范围发光二极管
⑤测试按钮⑥功能开关 ⑦电池盖板 ⑧直流电源插孔
绝缘阻抗测量
通常仪表的功能开关⑥置于OFF位，在进行测量时将它置于MΩ或GΩ位，从仪表的地端③和②分别引出两根测试线到被测物的地端和大地,再将仪表的探头①接被测物测试点并按测试纽⑤(顺时针方向旋转后可自锁)既可开始测量.
注意:应确保测试电路中不含有易被高压所损害的元件.
绝缘阻值读取
本仪表为了拓宽量程,内部采用了量程自动转换电路,因此表盘为双色刻度显示,上档为绿色区,下档为橙色区,当仪表测量绝缘阻抗时,表盘上如红色发光二极管亮,则绝缘阻值按橙色区内的刻度值读取,如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取.
绝缘电阻测试仪是比较常见的电力仪器仪表，使用也比较方便，是一款不可多得的电力测试仪器，电力工作者在工作中需要爱护，正常使用，以延长仪器寿命。
