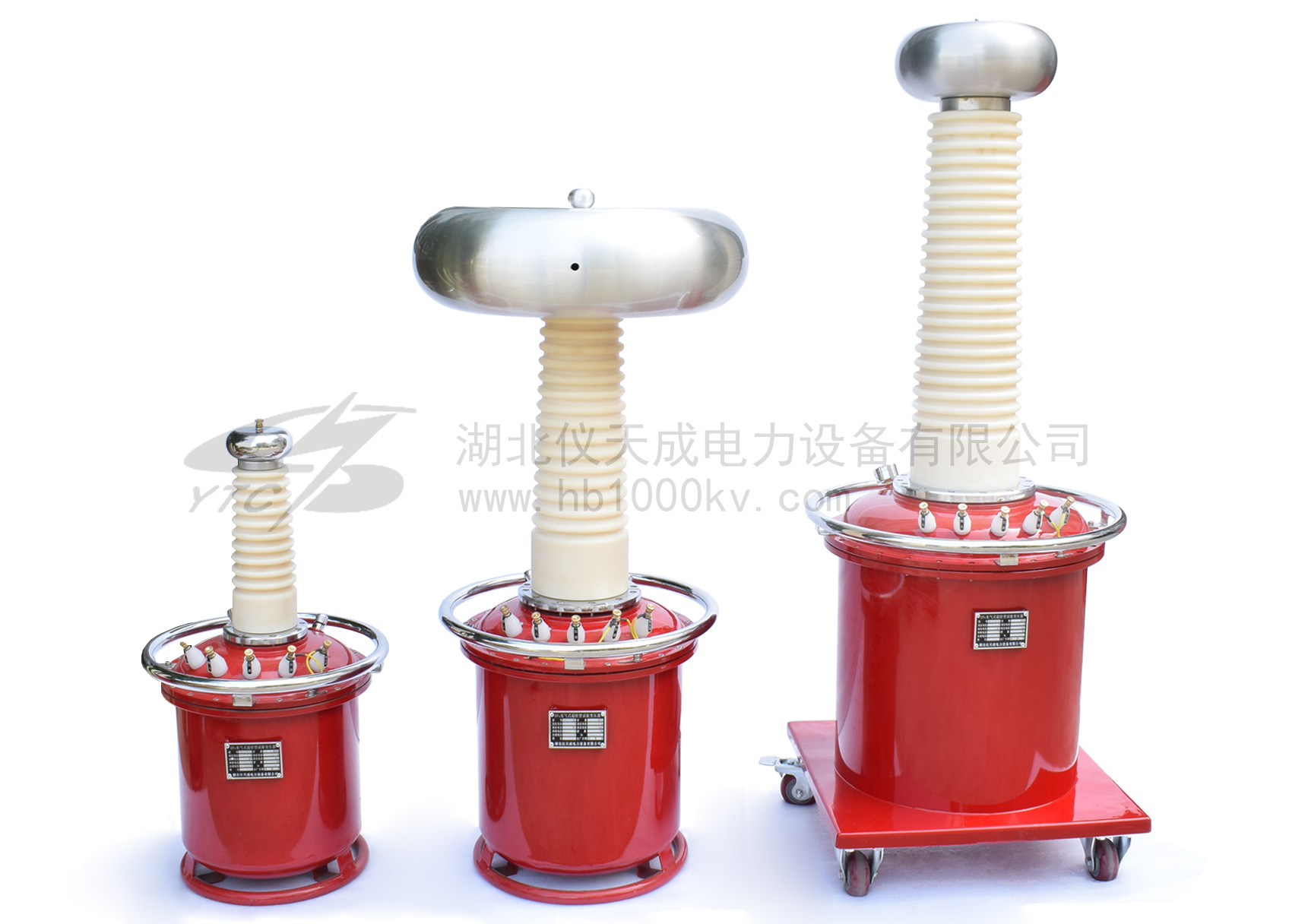

充气式变压器一般是指用于各种高压电力、电气设备检测和预防性试验的升压试验设备。变压器是利用电磁感应的原理，将某一数值的交流电压转变成同频率的所需电压值的交流电的静止的电气设备，大致可分为电力变压器和特种变压器两类。变压器按铁心的结构分有心式变压器和壳式变压器；按相数分有单相、三相及多相变压器；按冷却方式分有干式、油浸式和充气式变压器；按容量大小分有小型、中型、大型和特大型变压器；按用途分有电力变压器和专用变压器。仪天成电力设备有限公司就YDQ充气式变压器做以下简要说明。
工作原理：
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ-J试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。
YDQ-J-5KVA/50KV技术参数
输入电压：200V 输出电压：50KV
额定容量：5KVA 额定电流：25A
工作频率：50HZ 输出电流：10mA
注意事项：
1.设备在搬运过程中，因其内部充有高压气体，应轻拿轻放，特别不要伤及套管。
2.试验设备的布置，对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。
3.试验现场安装围栏、悬挂“止步、高压危险”标示牌。
4.试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，防止有人靠近和从底下穿过。
5.直流高压试验中微安表最好在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。
6.工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。
7.工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。
8.试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。
9.试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。
10.高压测试工作要严格执行能源部颁发的安全工作规程有关规定。
