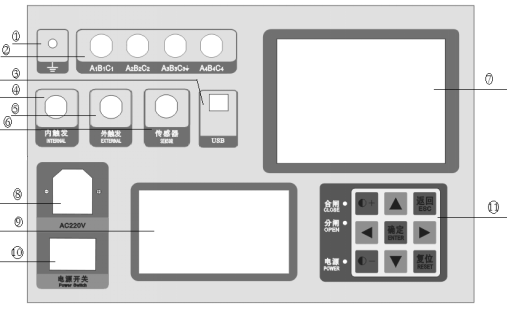

| 序 号 | 面 板 标 志 | 功 能 说 明 |
| ① | 保护接地端 | 与大地相接 |
| ② |
A1 B1 C1 /A2 B2 C2 A3 B3 C3↓/A4 B4 C4 |
12路断口时间测量通道，↓为后6路通道虚地，不与大地相接。 |
| ④ | 分合闸控制插座 | 机内提供合分闸控制直流电源 |
| ⑤ | 外触发插座 | 外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。 |
| ⑥ | 速度传感器插座 | 速度传感器的信号输入 |
| ③ | USB接口 | 可通过此口连接计算机。 |
| ⑧⑩ | 电源开关 | 输入电源220V±10% 50Hz±10% 10A |
| ⑦ | 液晶显示屏 | 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱 |
|
11 |
功能按键块 |
  液晶对比度的增、减 |
  上、下移动光标或增、减当前光标处数值 |
||
  左、右菜单或移动光标 |
||
| [确定]选择当前菜单或确认操作 | ||
| [返回]返回上级或取消操作 | ||
| [复位]仪器复位 | ||
| ⑨ | 面板打印机 | 打印测试报告及图谱 |
