电力工作者在工作中，经常需要用到油浸式试验变压器，用该设备来给电力设备进行升压工作，如果知道了该设备的内部构造，那么对于该设备的使用，就会变得更加顺利，本文就来给大家简单介绍油浸式试验变压器的具体结构是怎么样的。

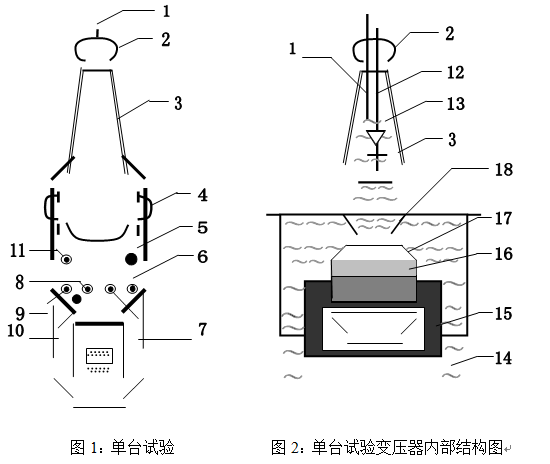

油浸式试验变压器采用单框架铁心结构。当一次绕组在铁芯上，高压绕组在外部时，同轴布置降低了漏磁，从而增加了绕组间的耦合。产品外壳为八角形结构，与芯部配合良好，整体造型美观大方。其外部结构图见图1，内部结构图见图2。
1-短路棒d2.平衡球3-高压套管4-变压器手柄
5-油阀6，7-二次压力输入A，X 8，9-测量端子E，F 10-变压器外壳接地端子
11-高压尾X12-高压输出A13-高压硅电抗器14-变压器油.
15铁心16二次低压绕组17测量绕组18二次高压绕组
在测试变压器中，A，X是低压输入端，E，F是仪器测量端，A，X是高电压输出。
油浸式试验变压器为单相变压器，联结组标号Ⅰ.一、将220V（10kA及以上380V）电源接入我公司生产的试验变压器专用设备的系列操作箱（台），可通过B运行中的自耦调压器调节至0~200V（或0~400V）电压输出至YD-J。OX（50kA或以上调压器外）。根据电磁感应原理，可以得到试验变压器的高压绕组。
油浸式试验变压器原理和构造都比较简单，电力工作者在工作中，需要熟练掌握其工作原理和方法，这样在工作中，才能事半功倍，有备无患，顺利完成试验工作。
