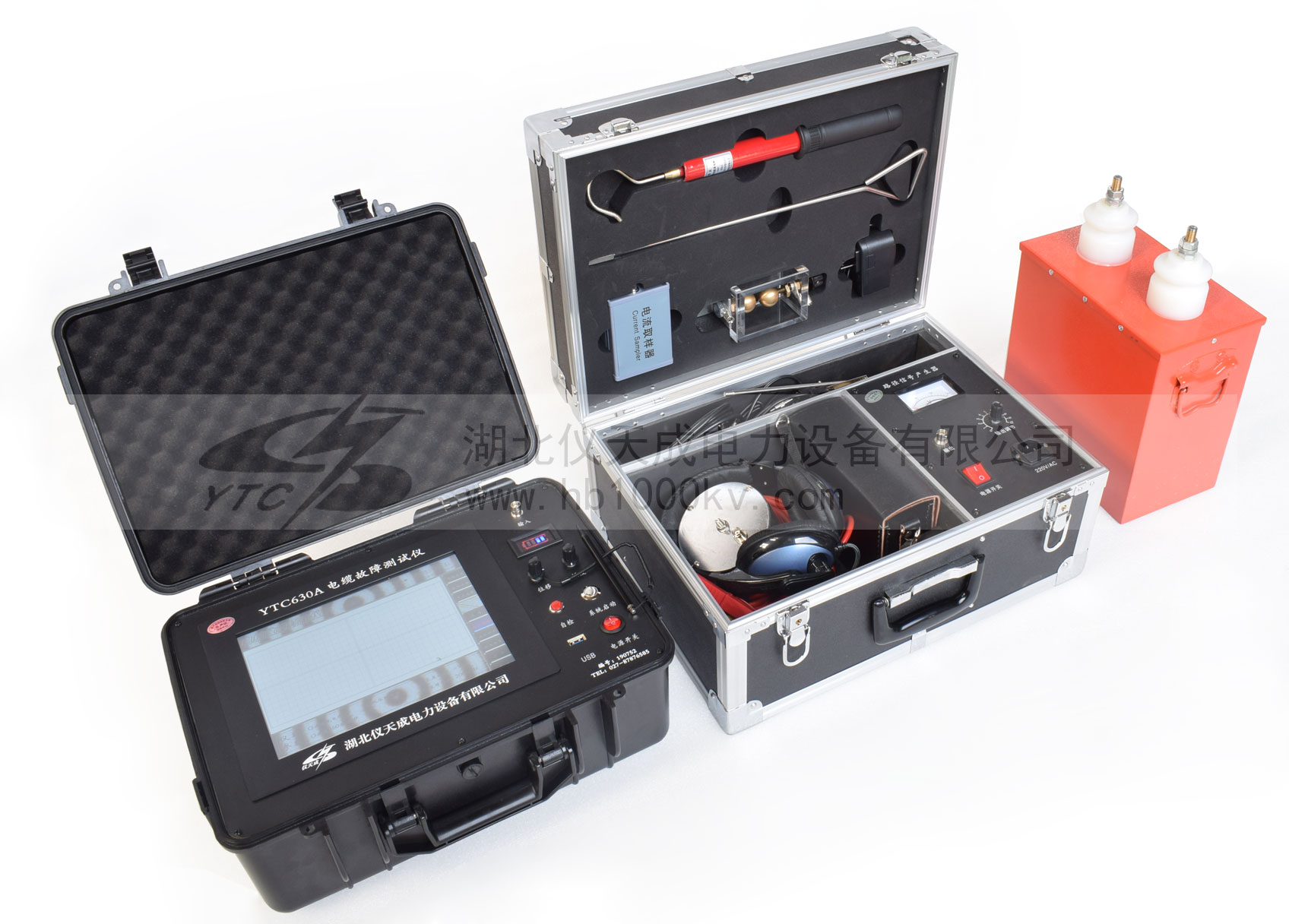

电缆故障测试仪常用于电力工作中确定电缆故障点，以帮助电力工人更快地完成电缆故障测试。那么，电缆故障测试仪的操作方法是什么呢？这篇文章是给你回答的。
1、在现场故障测试之前，首先检查仪器的功率是否足够。如果电量不足，应使用外部电源，仪器可以正常使用。
2、打开“电源开关”。系统启动后，仪器进入windows桌面系统，自动进入电缆故障测试系统界面。
3、根据被测电缆的类型、实际长度和故障性质，用触摸笔点击电缆仪表的触摸键，设置初始参数。
4、设置参数后（默认为“低压脉冲方法”），将仪器测试线的红色和黑色夹子连接到测试故障电缆的故障阶段和另一个良好的相位或电缆接地。单击“采样”按钮以操作仪器。自动进入数据采集状态，同时在屏幕上显示波形。再次单击“采样”按钮，仪器将进入“连续”采样状态。操作员可以根据屏幕上显示的波形的幅度和位置连续调整位置调整和调整旋钮。调整波形以便于分析，然后单击“取消采样”触摸按钮以停止采样。
5、如果设置了“高压闪络法”，点击“采样”键，仪器进入“采样”等待状态。当故障电缆在高压下闪烁时，“采样盒”采集的信号将自动显示在屏幕上。并再次进入“采样”等待状态，准备采集下一次高压闪络信号。在连续高压闪光采样过程中，调整“位移调整”和“振幅调整”旋钮，直到波形易于分析，然后点击“取消采样”触摸键停止采样，再进行游标操作，得到故障点距离测试结束。
以上是电缆故障测试仪的操作方法。
